平面ビューでの構造柱の表示方法を指定する

柱ファミリの場合、[ファミリ カテゴリとパラメータ]ダイアログで、[平面図にファミリ プレカットを表示]オプションを選択できます。このオプションを選択して、ファミリをプロジェクトにロードすると、柱は、ファミリの平面図ビューで指定しされた切断面を使用してプロジェクトの平面図ビューに表示されます。

1. 柱ファミリを開くか、新しい柱ファミリを開始します。
2. [作成]タブ [プロパティ]パネル [ファミリ カテゴリとパラメータ]をクリックします。
3. [ファミリ カテゴリとパラメータ]ダイアログの[ファミリ パラメータ]で、[平面図にファミリ プレカットを表示]パラメータを選択または選択解除します。

   平面図ビューに柱を表示する場合	操作...
   プロジェクトの平面図ビューの切断面に基づいて表示する場合	パラメータをオフにします。
   プロジェクトの平面図ビューの切断面に関わらず、一貫して表示する場合	パラメータを選択します。柱は、ファミリ エディタの平面図ビューで指定した切断面を使用して表示します。

4. [OK]をクリックします。
5. 柱ファミリを保存します。

   柱ファミリをプロジェクトにロードすると、その柱は、ファミリ エディタで指定したパラメータ設定に従って表示されます。

例

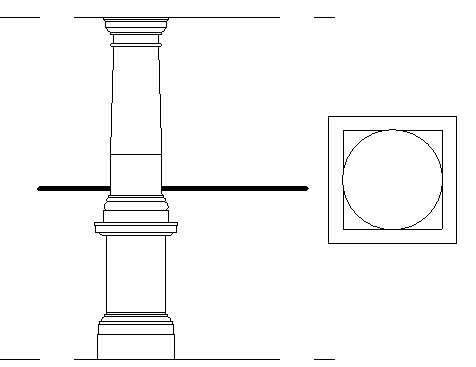

次のイメージは、[平面図にファミリ プレカットを表示]を選択しないでプロジェクトにロードされた柱ファミリを示しています。水平線が平面図ビューの切断面を示すために追加されています。

次のイメージでは、柱ファミリは[平面図にファミリ プレカットを表示]を選択して保存されました。これはプロジェクトにロードされており、水平線が平面図ビューの切断面を示すために追加されています。プロジェクトの平面図ビューの切断面は、柱の表示に影響を与えていないことに注目してください。
