注: これは屋根を結合するのに一般的な手順です。デザインの意図によって異なる場合があります。
- 設計での壁と屋根をスケッチしたら、元の屋根に結合する別の屋根をスケッチします。
最初の屋根のスケッチを編集すると第 2 の屋根を追加することはできない点に注意してください。
- 必要に応じて、最初の屋根または壁と一致する屋根ラインを除いて、第 2 の屋根のラインを勾配定義ラインとして設定します。詳細は、「屋根の勾配」を参照してください。
- [表示]タブ
[作成]パネル
(切断面プロファイル)をクリックします。 - ビュー コントロール バーの[表示スタイル]で、[シェード]を選択します。
- 必要に応じて設計を回転させ、壁または屋根の端が選択しやすいようにします。
- [修正]タブ [ジオメトリ]パネル
(屋根を結合/結合解除)をクリックします。 - 結合する屋根のエッジを選択し、屋根の結合先となる壁または屋根を選択します。

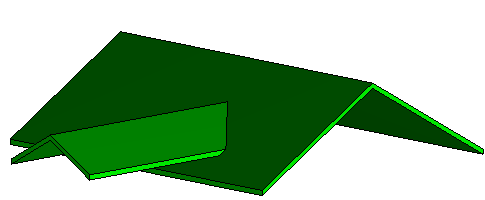

結合された屋根
