- 長方形を作成するツールを選択します。
たとえば、[注釈]タブ
[詳細]パネル
(詳細線分)をクリックします。 - [修正 | 配置 線分]タブ(または各[修正 | 配置 <要素>]タブ、または[修正 | <要素> を作成]タブ) [描画]パネル
(長方形)をクリックします。 - オプション バーで、次のように指定します。
- 必要に応じて、[オフセット]に値を指定します。
- オプションで、[半径]を選択して値を指定します。
半径を指定すると、長方形のコーナーがフィレットされます。

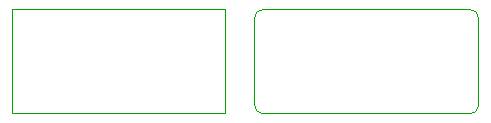

次の図では、[半径]が選択されずにスケッチされた長方形、および[半径]が選択されてスケッチされた長方形を示しています。
注: 半径を選択する場合は、[オフセット]オプションが上書きされます。
- 作図領域をクリックすると、長方形の最初のコーナーが指定されます。
- カーソルを動かして、長方形の対角コーナーを指定します。
