他のリンク モデルを含むモデルをリンクすると、リンクがネストされます。ホスト モデルでは、ネストされたリンク モデルを表示したり非表示にできます。ネストされたリンクは、親モデルでの参照タイプ設定に従って表示されます。
- [オーバーレイ]では、ネストされたモデルがホスト モデルにロードされないため、プロジェクト内に表示されません。
- [アタッチ]では、ネストされたリンク モデルがホスト モデルにロードされ、プロジェクト内に表示されます。

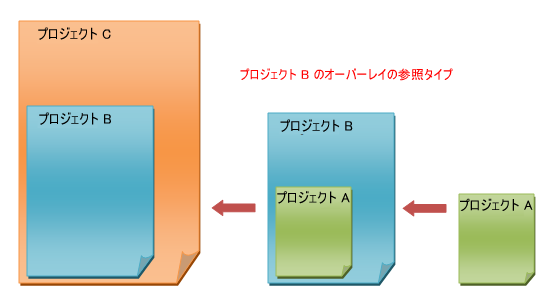

次の画像は、プロジェクト A がプロジェクト B にリンクされていることを示しています(したがってプロジェクト B がプロジェクト A の親モデルです)。プロジェクト A の参照タイプ設定は、その親モデル(プロジェクト B)で[オーバーレイ]に設定されています。プロジェクト B をプロジェクト C に読み込んでも、プロジェクト A は表示されません。

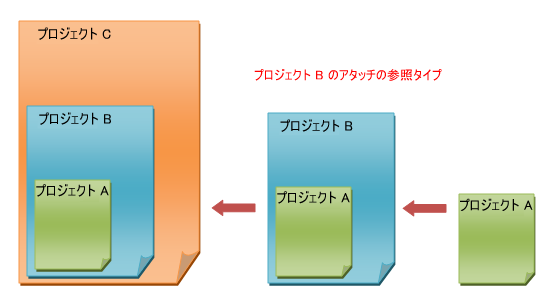

プロジェクト A の参照タイプ設定を(親モデルであるプロジェクト B 内で)[アタッチ]に変更した場合は、プロジェクト B をプロジェクト C に読み込むと、ネストされたリンク(プロジェクト A)が表示されます。
プロジェクト内に表示されているネストされたリンクは、その親リンクにあるプロジェクト ブラウザの[Revit リンク]分岐に表示されます。ネストされたリンクは、[リンクを管理]ダイアログには表示されません。(詳細は、「[リンクを管理]ダイアログ」を参照してください。)
