梁ツールは、梁の個々のインスタンスをスケッチするためのメイン ツールです。
個々の梁をスケッチするには
- [構造]タブ
[構造]パネル
[梁]をクリックします。 - 構造梁ファミリがまだロードされていない場合は、ロードします。
- プロパティ パレットで、次の手順を実行します。
- [タイプ セレクタ]ドロップダウン リストから梁のタイプを選択します。
- 梁パラメータを修正します。
- オプション バーで、[構造用途]ドロップダウン リストから値を選択します。
- 作図領域で始点と終点をクリックして梁をスケッチします。
カーソルは、梁をスケッチしているときに、柱の図心や壁の中心線など、他の構造要素にスナップされます。カーソルがスナップされるときには、ステータス バーが表示されます。

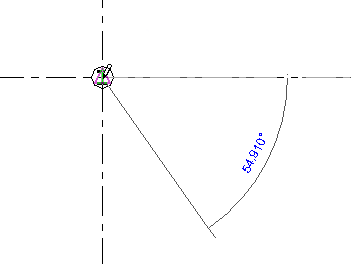

梁の始点 - 柱へのスナップ
