構造ブレースを追加する

平面図ビューまたは軸組図ビューのいずれかで、ブレースを追加することができます。

軸組図ビューにブレースを追加するには

1. 軸組図ビューを開きます。
2. 必要に応じて、Revit プログラム グループの Library フォルダにある Structural または Framing フォルダに保存されるブレースもロードします。詳細は、「構造ブレースをロードする」を参照してください。
3. [構造]タブ [構造]パネル [ブレース]をクリックします。
4. プロパティ パレットで、タイプ セレクタから適切なブレースを選択します。
5. モデルにブレースを追加する前にブレースのプロパティを編集するには、プロパティ パレットをクリックします。
6. 作図領域で、構造柱など、ブレースの始点とするスナップ点をハイライト表示します。クリックすると、始点が配置されます。

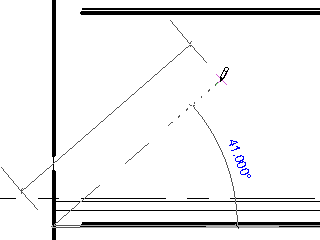

   スナップでブレースを開始する

7. 斜めの方向へカーソルを移動させながらブレースをスケッチし、もう一つの構造要素にポインタを近づけてスナップします。クリックして終点を配置します。


   軸組図ビュー内のブレースのサンプル

平面図ビューでブレースを追加するには

1. 平面図ビューを開きます。
2. [構造]タブ [構造]パネル [ブレース]をクリックします。
3. オプション バーで、開始レベルとオフセットの距離、および終了レベルとオフセットの距離をともに指定します。
4. プロジェクト内のブレースの始点と終点をクリックします。
