円弧壁を切り取る

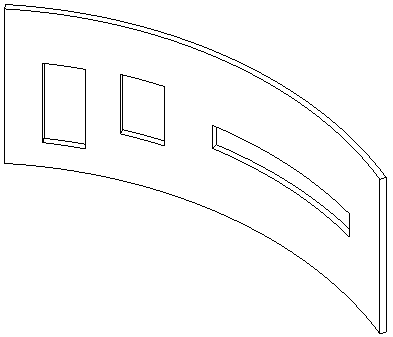

壁の立面図を編集することで、円弧壁に正方形や長方形の開口部を切り取ることができます。 詳細は、「壁のプロファイルを編集する」を参照してください。

1. 3D ビューまたは立面図ビューのいずれかで、円弧壁を選択します。
2. [修正 | 壁]タブ [壁を修正]パネル [壁開口部]をクリックします。

   [長方形]ツールがアクティブになります。

3. 円弧壁に長方形の開口部をスケッチします。

4. 終了したら、[選択]パネル [修正]をクリックします。

開口部をスケッチすると、設定された寸法が表示されます。 壁の上部があるレベルに拘束設定されている場合、寸法は、上部と下部の拘束の両方から表示されます。壁に明示的な上部の拘束がある場合、寸法は下部の拘束からのみ表示されます。
