指定点勾配情報を配置する

  1. [注釈]タブ [寸法]パネル (指定点勾配)をクリックします。
  2. タイプ セレクタで、配置する指定点勾配のタイプを選択します。
  3. (省略可能) オプション バーで、次の項目を変更します。
    1. [勾配表現](立面図ビューまたは断面図ビューで有効)で、[矢印]または[三角形]を選択します。
    2. [参照からのオフセット]に値を入力します。

      この値により、指定点勾配が参照の近くまたは遠くに移動します。

  4. 指定点勾配を配置するエッジまたは勾配をクリックします。
  5. クリックして、勾配の上または下に指定点勾配を配置します。

    指定点勾配を配置できる要素の上にカーソルを移動すると、指定点勾配の値が作図領域に表示されます。

    作図領域で選択された指定点勾配

  6. 指定点勾配を配置するときには、次の操作を行うこともできます。
    • 指定点勾配の寸法方向にフリップするには、フリップ コントロール()をクリックします。
    • 勾配表現には、矢印と三角形の 2 つの表現があります。表示は異なりますが、両方の表現には同じ情報が存在します。三角形は平面図ビューでは使用できません。

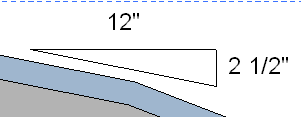

      三角形表現の指定点勾配

  7. 終了するには、[Esc]を 2 回押します。
