線荷重を傾斜したフレームに配置する

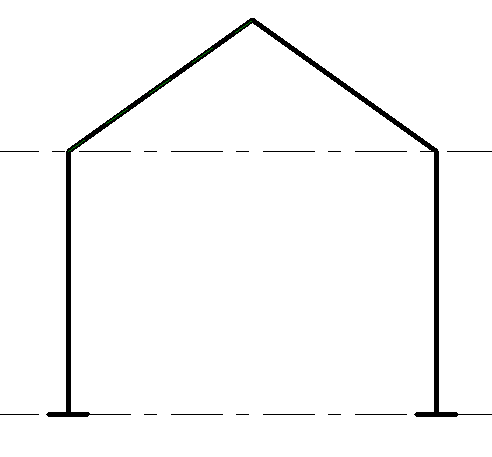

この例では、図のように、傾斜したフレームを使用します。

作業面を設定する

現在の作業面を使用して勾配に線荷重を追加します。

ホストの線荷重を使用してフレームの垂直な部材に垂直に線荷重を追加する

1. [構造]タブ [作業面]パネル [参照面]を選択します。
2. 図のように、参照面を描画します。

3. [構造]タブ [作業面]パネル [セット]をクリックします。
4. [作業面]ダイアログで、[面を選択]を選択します。
5. 作図領域で、参照面を選択します。作業面がフレーム勾配の角度に設定されました。

6. [解析]タブ [荷重]パネル [荷重]をクリックします。
7. [修正 | 荷重を配置]タブ [荷重]パネル [線荷重]をクリックします。
8. プロパティ パレットで、[荷重ケース]の値を選択します。荷重ケースの詳細については、「荷重ケースまたは荷重の種類を追加する」を参照してください。
9. [基準]パラメータには、[作業面]を選択します。
10. 次の操作を実行して、線荷重を描画します。
    • 勾配の基準にある部材の端点を選択します。
    • 勾配の上部にある部材の端点を選択します。

11. [構造]タブ [作業面]パネル [セット]をクリックします。
12. [作業面]ダイアログで、[面を選択]をクリックします。
13. 新しい参照面を選択します。
14. [解析]タブ [荷重]パネル [荷重]をクリックします。
15. [修正 | 荷重を配置]タブ [荷重]パネル [ホストされた線荷重]をクリックします。
16. プロパティ パレットで、[荷重ケース]の値を入力します。荷重ケースの詳細については、「荷重ケースまたは荷重の種類を追加する」を参照してください。
17. [基準]パラメータ値を選択します。
18. 垂直の部材を選択します。

    追加される線荷重は、ホストの作業面を使用して作成され、正の X 軸方向に垂直な部材に対して垂直に配置されます。
