床、屋根、天井に開口部を切り取る

屋根、床、天井に開口部を切り取るには(たとえば、煙突を収容するため)、ここに示す手順を使用します)。屋根、床、天井の要素の面を開口部とすることができます。また、縦方向切り取りを作成するために全要素を選択することもできます。

1. [面]または [垂直]をクリックします。

   アクセス方法

   • [建築]タブ [開口部]パネル
   • [構造]タブ [開口部]パネル

   開口部を選択した面に対して垂直にする場合は、[面]オプションを使用します。開口部をレベルに対して垂直にする場合は、[垂直]オプションを使用します。

2. [面]を選択した場合、床、天井、屋根の面を選択します。[垂直]を選択した場合、要素全体を選択します。

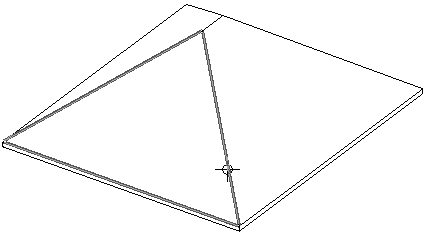

   面による開口部で選択された面



   垂直な切り取りで選択された要素



   Revit は、どんな形状でも開口部を作成できる個所で、スケッチ モードに入ります。スケッチする方法については、「スケッチ」を参照してください。

3. [開口部を終了]をクリックします。
