構造部材を読み込む

柱、梁およびブレースは、建物の中の構造部材です。構造部材は AutoCAD Architecture で作成し、参照のために Revit に読み込むことができます。部分的に分解された AutoCAD Architecture の部材は読み込み専用であり操作できないため、限られた情報にしかアクセスできません。これらを Revit での部材のトレースと再作成のための参考として使用します。

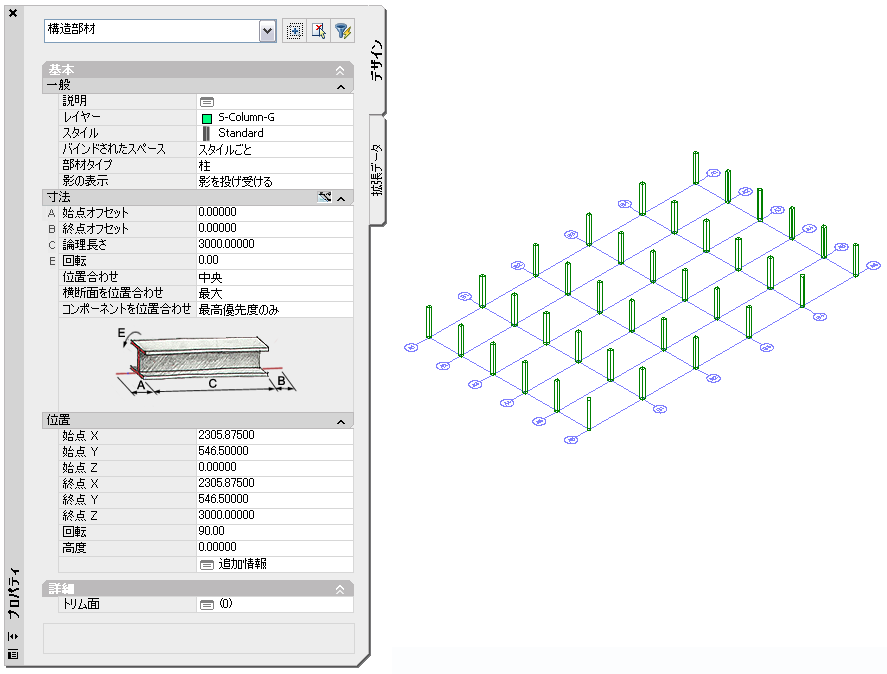

AutoCAD Architecture 内の列

AutoCAD Architecture 構造部材の次のプロパティは、Revit に読み込まれたときに維持されます。

• コンポーネント説明
• ロール角度
• 部材長さ
• AutoCAD Architecture のスタイル名
• 構造タイプ名(柱/梁/ブレース)
• タイプ名(構造部材)

次のプロパティが読み込まれた部材に追加されます。

• 基準レベル
• 下部のオフセット
• インスタンス尺度(読み込み時に定義)
• インスタンス名(読み込んだ DWG ファイルの名前)

AutoCAD Architecture から構造部材を読み込むには

1. Revit 構造部材を読み込む AutoCAD Architecture プロジェクトを作成するか開きます。
2. [プロジェクト ブラウザ]で、読み込んだ部材を表示するビューを選択します。
3. 「CAD 形式を読み込むまたはリンクする」の説明に従って、Revit に AutoCAD Architecture 描画を読み込みます。

   DWG または DXF ファイルを Revit に読み込むとき、すべてのレイヤ、すべての表示可能なレイヤ、または選択したレイヤを読み込むことができます。いったん読み込まれたレイヤは、いつでも Revit から選択して削除できます。

   読み込まれた図面は、単一の読み込み記号として表示されます。

4. 読み込まれたオブジェクトの詳細については、読み込み記号を選択し、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (クエリー)をクリックし、問い合わせる構造部材ブロックを選択します。

   該当する場合、クエリーにオブジェクト タイプ、読み込まれた図面名と同じブロック名、レイヤ、およびスタイル名が表示されます。

   クエリー モードを終了するには、[Esc]を押します。

   注: 読み込まれた図面は、分解または部分的に分解できます。読み込まれた読み込み専用 AutoCAD Architecture オブジェクトにアクセスするには、部分的な分解を実行します。
5. [修正 | <ファイル名>]タブ[読み込みインスタンス]パネル[分解]ドロップダウン (部分的に分解)をクリックします。

   読み込んだ図面を部分的に分解すると、個々のオブジェクトのプロパティを表示できます。

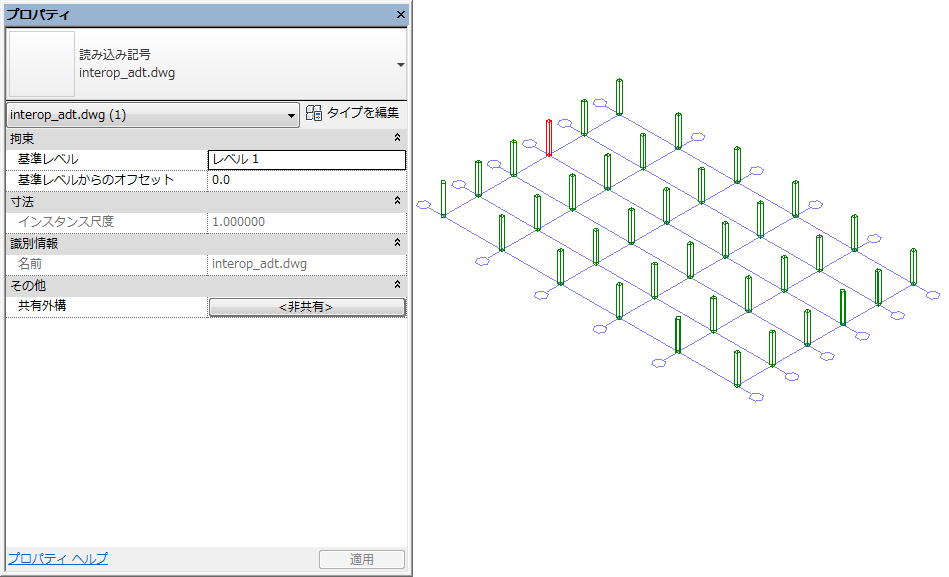

   AutoCAD Architecture で部分的に分解された Revit の柱

6. Revit 構造部材を作成するには、[構造]タブ [構造]パネルをクリックし、 (梁)、 (柱)、または (ブレース)をクリックします。
7. 読み込んだ部材上にカーソルを移動し、新しい構造部材を次のいずれかの方法で作成します。
   • 構造柱を作成している場合は、柱のプレビュー イメージを使用して Revit 柱を読み込んだ AutoCAD Architecture 柱の内側に置いてから、クリックして配置します。
   • 梁またはブレースを作成している場合は、読み込んだオブジェクトをトレースして新しいオブジェクトを作成します。
8. 必要であれば、読み込んだオブジェクトにより正確に合わせるために、新しい部材の寸法を調整します。
9. 図面を AutoCAD Architecture に戻す必要がなく、読み込んだジオメトリが必要でなくなった場合は、次のいずれかの方法を使用して削除できます。
   • 読み込んだオブジェクトの読み込み記号を選択して、[Delete]を押します。
   • 読み込み記号を選択し、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (レイヤを削除)をクリックし、読み込まれた図面の関連するレイヤを削除します。
   • 図面が Revit にリンクされていた場合は、[管理]タブ[プロジェクトの管理]パネル (リンクを管理)をクリックし、Revit から読み込まれた図面をロード解除します。
     注: ファイルは、必要であれば後で再ロードできます。

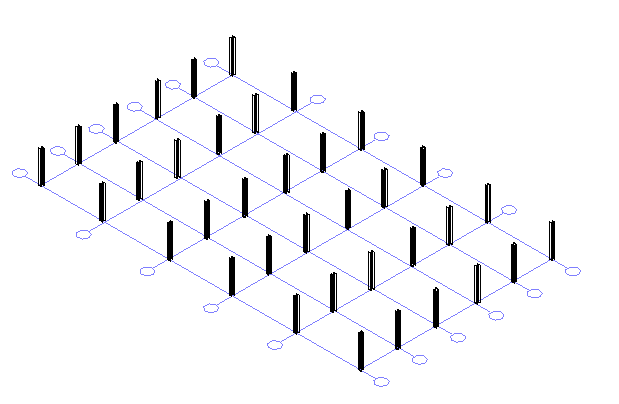

   読み込まれた AutoCAD Architecture 柱から作成された Revit 柱
