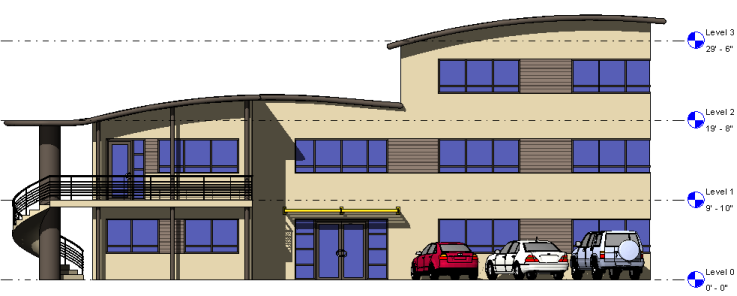

立面図ビューは、Revit の既定テンプレートの一部です。既定のテンプレートを使用してプロジェクトを作成する場合、東西南北の各方向から見た 4 つの立面図が含まれています。立面図ビューでレベル ラインをスケッチします。スケッチするレベル ラインごとに、対応する平面図ビューが作成されます。
例

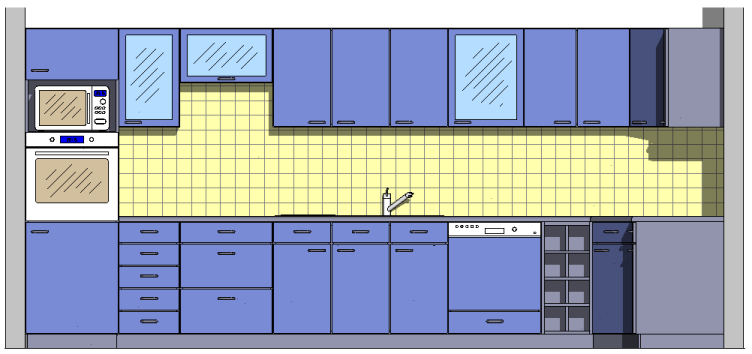

外壁立面図ビューおよび内壁立面図ビューをさらに作成することができます。内壁立面図ビューでは内壁の詳細図を描写し、その壁のフィーチャの建築方法を示します。たとえば、台所やバスルームなどの部屋を内壁立面図で表示することができます。
例
立面タグ
立面図タグ
を使用して、立面図を指定します。カーソルを使用してタグをドラッグし、壁にスナップします。タグに異なるプロパティを設定できます。「立面図記号のプロパティを修正する」を参照してください。
立面図ビューのトリミング領域が平面図ビューのビュー範囲と交差している場合は、立面図ビューの矢印が平面図ビューで表示可能です。平面図ビューの面に交差しないように立面図のトリミング領域をサイズ変更すると、矢印は平面図ビューに表示されなくなります。
