ドロップ パネル

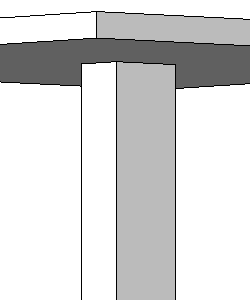

立下りパネルを追加して柱の位置で構造床を補強することができます。これには、2 つめの小さい構造床をスケッチします。

1. 柱に構造床のある平面図ビューを開きます。

2. リボンの[構造床]をクリックします。

   アクセス方法

   • [構造]タブ [構造]パネル [床]ドロップダウン [床: 構造]
   • [建築]タブ [構築]パネル [床]ドロップダウン [床: 構造]

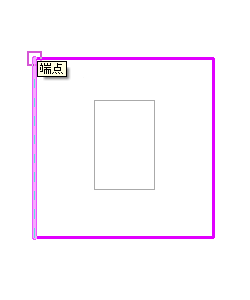

3. [修正 | 床の境界を作成]タブ [描画]パネル [境界線]をクリックし、スケッチ ツールを使用して立下りパネルのスケッチを完成させます(「スケッチ」を参照)。スケッチは、閉じたループまたは境界条件を形成する必要があります。

4. 終了したら、[修正 | 床の境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。
5. 立下りパネルを立面図ビューまたは断面図ビューに表示します。
6. 新しい立下りパネルを選択します。
7. 新しい立下りパネルを右クリックし、[プロパティ]を選択します。
8. プロパティ パレットで、立下りパネルの[拘束]パラメータを必要に応じて調整し、立下りパネルがモデルの正確な立面図に配置されているようにします。

9. [適用]をクリックします。
10. 必要に応じて要素のジオメトリを結合します。「ジオメトリを結合する」を参照してください。
