- 複合壁を描画し、壁に建具を配置します。
- 壁のレイヤが表示されるように、ビュー コントロール バーの
(詳細レベル)
[詳細]をクリックします。 - 壁を選択し、プロパティ パレットで
[タイプを編集]をクリックします。 - [開口部の納まり]で、[両方]を選択します。
- [OK]をクリックします。
- [注釈]タブ [寸法]パネル
(平行寸法)をクリックします。 - オプションバーで、[躯体面]を選択します。
- 寸法の参照として外側の躯体境界を選択します。

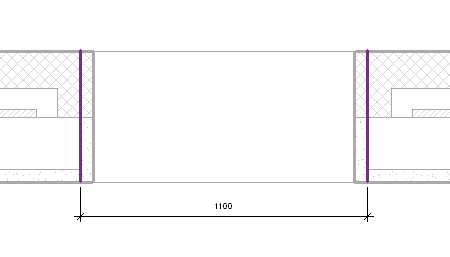

垂直な建具用の寸法参照

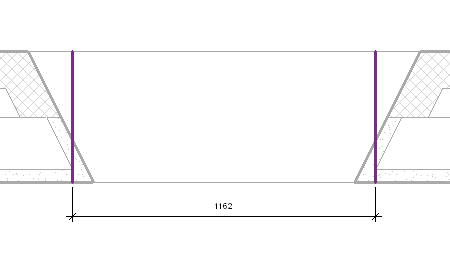

非垂直な建具用のの寸法参照
