部分切断領域

[部分切断領域]ツールを使用すると、平面図ビュー内の領域を定義して全体のビューと異なるビュー範囲を示すことができます。部分切断領域は、分割レベル平面図や、切断面の上または下に付属品を表示するのに便利です。部分切断領域は閉じたスケッチで、互いにオーバーラップさせることはできません。端を一致させることはできます。

例

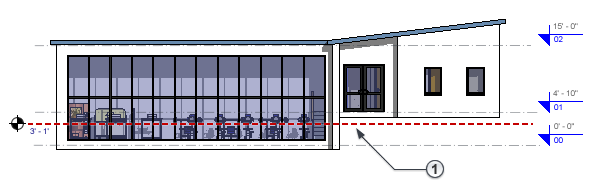

立面図の部分切断領域の切断面

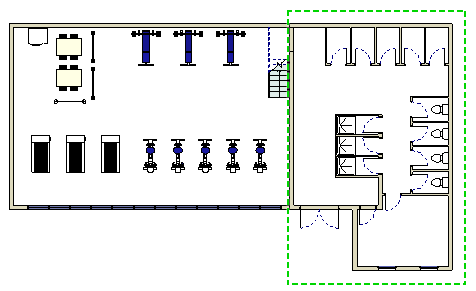

平面図の部分切断領域

部分切断領域はビュー固有のものです。部分切断領域は、同じビューまたは別のビューにコピーして貼り付けることができます。部分切断領域を別のビューにコピーする場合、ビュー範囲の設定は前のビューのものが維持されます。

部分切断領域は、ビューで可視状態のときに書き出しおよび印刷されます。
