階段経路コンポーネント ツールを選択して、オプションを選択するために使用する手順は、すべての階段経路タイプで同じです。適切なツールを選択して最初のオプションを指定するには、次の手順を参照してください。次に、作成する階段経路のタイプに固有の手順を参照してください。
- [建築]タブ
[階段]パネル
(コンポーネントによる階段)をクリックします。 - [コンポーネント]パネルで、[階段経路]が選択されていることを確認します。
- [描画]ギャラリーで次のいずれかのツールを選択して、目的の階段経路タイプを作成します。
(直線)
(フルステップらせん)
(中心 - 終点を指定するらせん)
(L 字型曲り階段)
(U 字型曲り階段)
- オプション バーで、次のように指定します。
- [位置基準]で上方向を基準とする階段経路の作成パスを選択します。
- 外側桁: 左(1)
- 経路: 左(2)
- 経路: 中心(3)
- 経路: 右(4)
- 外部桁: 右(5)
作成している階段経路のタイプに応じて、[位置基準]オプションを変更すると便利です。たとえば、曲り階段を作成している場合に左エッジを壁にスナップするには、[位置基準]で[外部桁: 左]を選択します。
- [オフセット]で、作成パスのオフセット値を任意で指定します。たとえば、[オフセット]に「3"」と入力して、[位置基準]が[経路: 中心]の場合、作成パスは階段の中心の右 3 インチになります。オフセットを負にすると、中心の左になります。
- [実際の経路幅]には、経路の幅の値を指定します。これは、桁を含まない階段経路の値です。
- 既定では[自動踊り場]が選択されています。次のレベルに到達するように 2 つの個別の階段経路を作成する場合、Revit では 2 つの階段経路の間に踊り場を自動的に作成します。踊り場を自動的に作成しない場合は、このオプションをオフにします。
- [位置基準]で上方向を基準とする階段経路の作成パスを選択します。
- タイプ セレクタで、作成する階段のタイプを選択します。必要に応じて後でタイプを変更することができます。

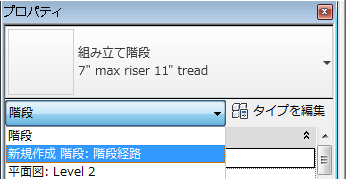

- 必要に応じて、[相対基準高さ]、[蹴込み板を付けて開始]、[蹴込み板を付けて終了]基本設定などの階段経路インスタンス プロパティを指定できます。プロパティ パレットで[新しい階段: 階段経路]を選択して、必要に応じてインスタンス プロパティを修正します。「階段経路コンポーネント インスタンスのプロパティ 」を参照してください。
- 必要に応じて、[ツール]パレットで
(手すり)をクリックします。 既定では、階段経路を作成するときに手すりは自動的に作成されます。
[手すり]ダイアログで次のようにします。- 手すりタイプを選択します。手すりを自動的に作成しない場合は、[なし]を選択します。必要に応じて手すりを後で追加することもできます(「ホストに手すりを配置する」または「スケッチによって手すりを作成する」を参照してください)。
- 手すりの配置先として[踏み板]または[側桁]を選択します。
- [OK]をクリックします。 注: 階段編集アセンブリ モードを終了するまで、作成された手すりは表示されません。
- 作成する階段経路コンポーネントのタイプ(関連トピックに一覧で表示)に固有の手順に従います。
