構造壁の立面図プロファイルを修正する

1. 作図領域で、壁を選択します。
2. [修正 | 壁]タブ [モード]パネル [プロファイルを編集]をクリックします。

   平面図ビューで壁を選択する場合には、[ビューに移動]ダイアログが表示されます。立面図ビューを選択して、[ビューを開く]をクリックします。

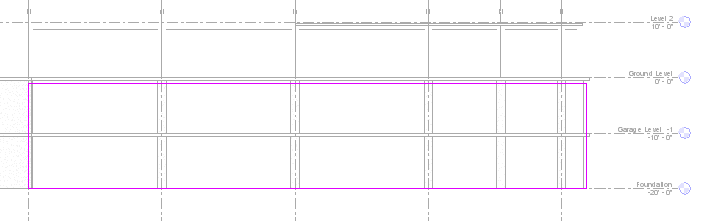

   モデル線として表示される壁

3. 次のように、壁を必要に応じて編集します。
   • 線分を削除してから、完全に異なる形状をスケッチします。
   • 既存の線分を分割して、円弧を追加します。
   • 開口部または穴を描画します。


     修正された壁

   ヒント: 長方形を編集すると、壁の元の形状とサイズを示す基準面が表示されます。スケッチする線分が基準面にスナップすると、線分の端点が、明示的にロック解除しない限り、自動的に基準面に位置合わせされます。スケッチされた線分のロックを解除すると、基準面とは関係なくそれらの線分を修正できます。スケッチされた線分を位置合わせしたまま、スケッチ モードを終了してから、データム ハンドルを移動すると、スケッチされた線分がそれとともに動きます。



   ロック解除されたスケッチ線

4. [修正 | 壁] [プロファイルを編集]タブ [モード]パネル [編集モードを終了]をクリックします。


   3D 表示での修正された壁

注: 編集した壁プロファイルを元の形状に戻す場合、壁を選択し、[修正 | 壁]タブ [モード]パネル [プロファイルをリセット]をクリックします。
