指定点座標

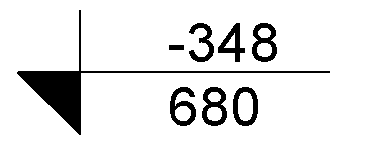

指定点座標では、プロジェクトの点の[北/南]および[東/西]座標をレポートできます。

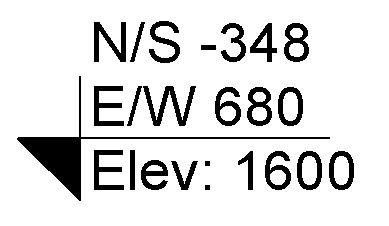

また、座標以外に、選択した点および標示文字の高さを表示することもできます。

共有座標系を基準として座標がレポートされます。

指定点座標は、床、壁、地形図、境界線に配置できます。また、指定点座標は、水平でないサーフェスおよび平面でないエッジに配置することもできます。指定点座標以外に選択した点の高さを表示する場合は、指定点高さの配置先と同じ場所に指定点座標を配置できます。

指定点座標を配置するには

1. [注釈]タブ [寸法]パネル (指定点座標)をクリックします。
2. タイプ セレクタで、配置する指定点座標のタイプを選択します。
3. オプション バーで、[引出線]をオンまたはオフにします。[引出線]がオンの場合、指定点高さの引出線に曲げを追加するには、必要に応じて[ショルダ]を選択します。
4. 指定点座標以外に高さも表示する場合は、次の操作を実行します。
   1. プロパティ パレットで [タイプを編集]をクリックします。
   2. [文字]で[高さを含む]を選択します。
5. 要素のエッジまたは地形面の点を選択します。

   指定点座標を配置できる要素の上にカーソルを移動すると、その指定点座標の値が作図領域に表示されます。

6. 指定点座標を配置する場合は、次の操作を実行します。
   • 引出線がない場合は、指定点高さをクリックして配置します。
   • 引出線がある場合は、要素から離れた位置にカーソルを移動してから、指定点座標をクリックして配置します。
   • 引出線とショルダがある場合は、要素から離れた位置にカーソルを移動します。引出線ショルダを配置するには、一度クリックします。指定点座標を配置するには、カーソルを再び移動してクリックします。
7. 終了するには、[Esc]を 2 回押します。

配置後に指定点座標を選択すると、ドラッグ コントロールを使用してその座標を移動できます。参照先の要素を削除したり、表示をオフにした場合、指定点座標は削除されます。

指定点高さの外観を修正するには、指定点高さを選択して、そのプロパティを変更します。
