アクティブなワークセットの要素を目で見分ける

作図領域で、アクティブなワークセットにないすべての要素をグレー表示させます。仮寸法やコントロールなどの一時的な要素は、グレー表示されません。このオプションは印刷に対しては効果がありませんが、意図しないワークセットへの要素の追加を防ぐのに役立ちます。

アクティブなワークセットを目で見分けるには

1. [コラボレート]タブ [ワークセット]パネル (ワークセット)をクリックします。
2. [ワークセット]ダイアログで、[アクティブでないワークセット グラフィックスをグレー表示]を選択して[OK]をクリックします。

   または、[コラボレート]タブ [ワークセット]パネル (非アクティブなワークセットをグレー表示)をクリックします。

例

次の図では、内部レイアウト ワークセットがアクティブであり、残りすべてのワークセットがグレー表示されているプロジェクト平面図を示しています。

例

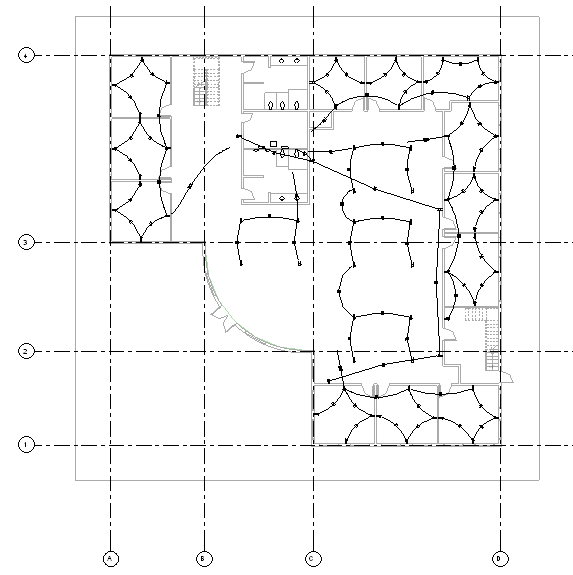

次の図では、電気レイアウト ワークセットがアクティブであり、残りすべてのワークセットがグレー表示されているプロジェクト平面図を示しています。
