選択した荷重ケースや荷重組み合わせ、または定義済み荷重ケース エンベロープの結果を表示できます。
静解析の結果のタイプ
- 反力
- 力荷重(FX、FY、FZ)
- モーメント(MX、MY、MZ)
- 位(UX、UY、UZ)
- 回転(RX、RY、RZ)
- 部材の解析結果(梁、柱、ブレース)
- 力荷重: Fx、Fy、Fz
- モーメント: Mx、My、Mz
- 位(UX、UY、UZ)
- 応力: 極端な垂直応力、軸方向応力(力のみ)、極端な曲げ応力(モーメントのみ)
- 壁、床、基礎スラブなどのパネルの結果(サーフェス構造)
- 力荷重: Nxx(膜力)、Nyy(膜力)、Qxx(せん断力)、Qyy(せん断力)
- モーメント: Mxx および Myy
- 位(Ux、Uy、Uz)
- 応力: Sxx (絶対最大)、Sxy (絶対最大)、Syy(絶対最大)、Txx (せん断 - 中間レイヤ)、Tyy (せん断 - 中間レイヤ)
- 変形
注: パネルでは一度に 1 つの結果タイプのみを表示できます。

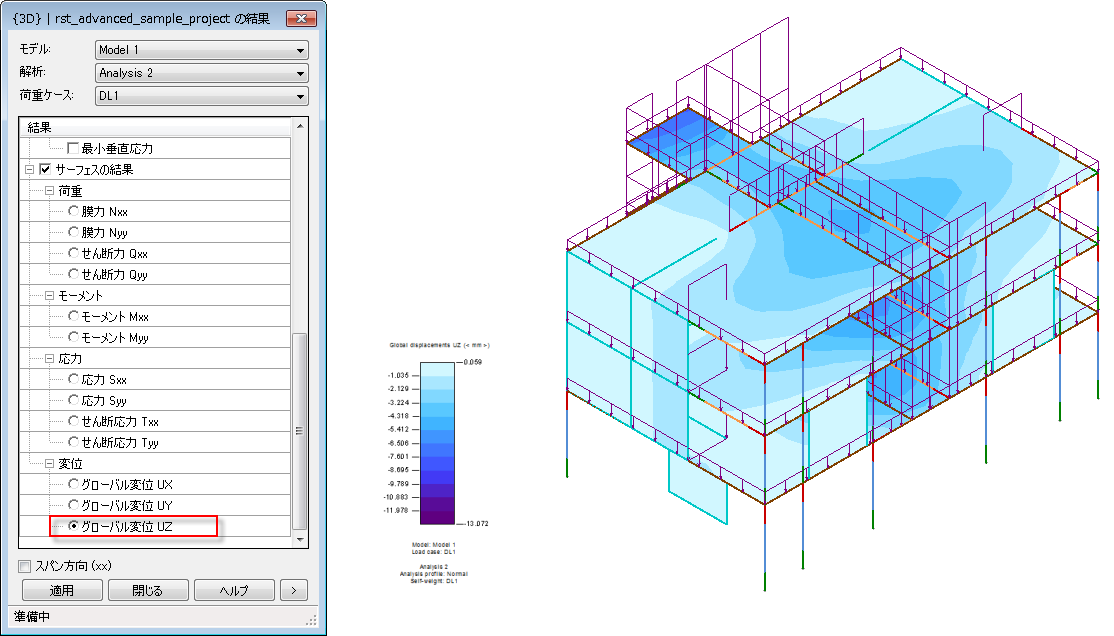

3D 解析ビューでのグローバル変位の例
