階段コンポーネントに加えた変更が、階段アセンブリの他のコンポーネントにどのように影響するかを説明します。
組み立て階段内のコンポーネントは、階段の設計意図を保つために 1 つの単位として機能します。そのため、1 つのコンポーネントのサイズや位置を変更すると、接続されているコンポーネントも変更されます。
注: スケッチによって作成されたコンポーネントは、接続されているコンポーネントが変更されても自動的には変更されません。必要な変更をスケッチベースのコンポーネントに加えるには、スケッチを修正する必要があります。
コンポーネントベースの階段で変更が反映される例
- 階段経路や踊り場の位置を変更すると、接続されているコンポーネントも修正されます。

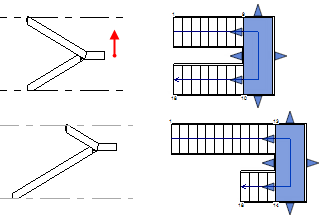

- 踊り場の高さを変更すると、接続されている階段経路の蹴込み板の数が変更されます。
- 階段経路の幅を変更すると、接続されている踊り場の幅が変更されます。

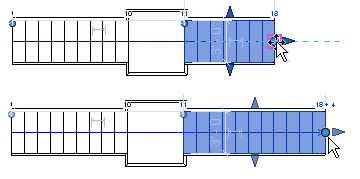

- 階段経路の始点と終点にステップを追加または削除しても(黒丸の端点コントロールをドラッグ)、接続されているコンポーネントは変更されません。この例では、4 つのステップが 2 番目の階段経路に追加されます。「直接操作コントロールを使用して階段コンポーネントを修正する」を参照してください。
次の例では、変更の前後を表すイメージによって、変更の動作を示します。
