基礎スラブを追加する

  1. [構造]タブ [基礎]パネル [スラブ]ドロップダウン [構造基礎: スラブ]をクリックします。
  2. プロパティ パレットで[タイプを編集]をクリックします。
  3. [タイプ プロパティ]ダイアログで、構造床のタイプを指定し、[OK]をクリックします。
  4. [修正 | 床の境界を作成]タブ [描画]パネル [境界線]をクリックし、 (壁を選択)をクリックしてモデル内の壁を選択します。
  5. オフセットが壁の躯体から計測されるようにする場合は、オプション バーで、[壁(躯体)まで延長]をクリックします。
  6. オプション バーで、[オフセット]テキスト ボックスにスラブ エッジのオフセットを指定します。
    注: 壁を選択する代わりに、基礎スラブをスケッチできます。[修正 | 床の境界を作成]タブ [描画]パネルのスケッチ ツールを使用して、基礎スラブの境界を形成します。スケッチは、閉じたループまたは境界条件を形成する必要があります。「スケッチ」を参照してください。
  7. [修正 | 床の境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。
  8. 基礎をクリックして、[ファミリ]ドロップダウン リストで、必要な基礎ファミリ タイプを選択します。
    注: 基礎スラブが、描画されているレベルの下に追加されます。したがって、レベル 1 に基礎スラブを追加すると、その基礎スラブはレベル 1 の下に追加され、レベル 1 の平面図ビューには表示されません。平面図ビューで基礎スラブを表示するには、レベル 1 の下に新しいレベル(基礎レベルなど)を作成します。レベル 1 の下に新しいレベルを作成すると、レベル 1 のアンダーレイ(ハーフトーン表示)として基礎スラブが表示されます。

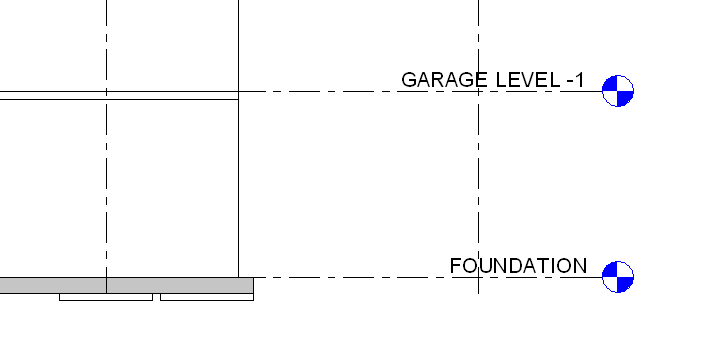

    基礎レベルの下にある基礎スラブ
