曲り梁のモデリング

曲り梁のジオメトリは曲げることが可能なため、平面図と立面図の両方で描画できます。

曲り梁をスケッチするには

1. [構造]タブ [構造]パネル [梁]をクリックします。
2. [修正 | 配置 梁]タブ [描画]パネルをクリックし、曲線ツールを選択します。
   • 始点-終点、半径指定の円弧
   • 中心-終点を指定する円弧
   • 終了接線円弧
   • フィレット円弧
   • スプライン
   • 部分楕円
3. 作図領域で必要な点を配置して、曲線選択を完了します。「要素をスケッチする」を参照してください。

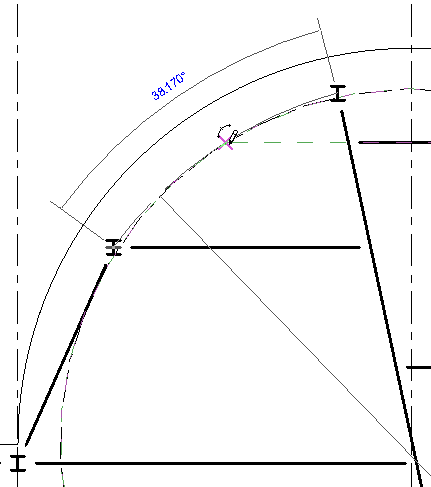

   曲り梁の円弧を定義する

梁をスケッチする方法については、「梁を作成する」を参照してください。

梁プロパティの詳細については、「梁プロパティ」を参照してください。

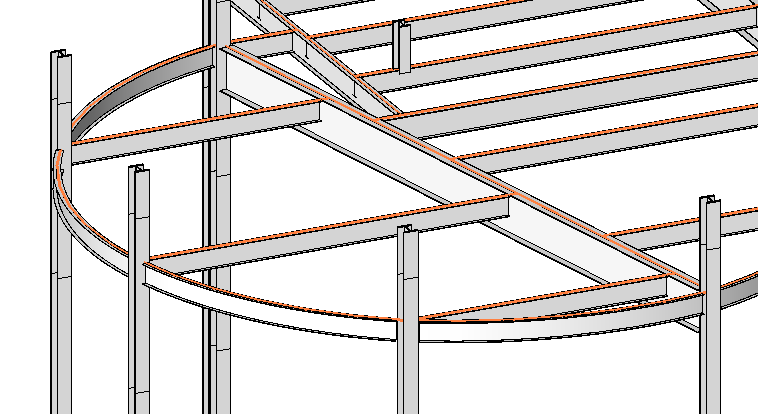

例

曲り梁には、滑らかにできたり、セグメント化ができる解析モデルがあります。解析モデルがセグメント化されている場合は、そのセグメントの数と位置を調整できます。詳細は、「セグメント化された解析モデル」を参照してください。

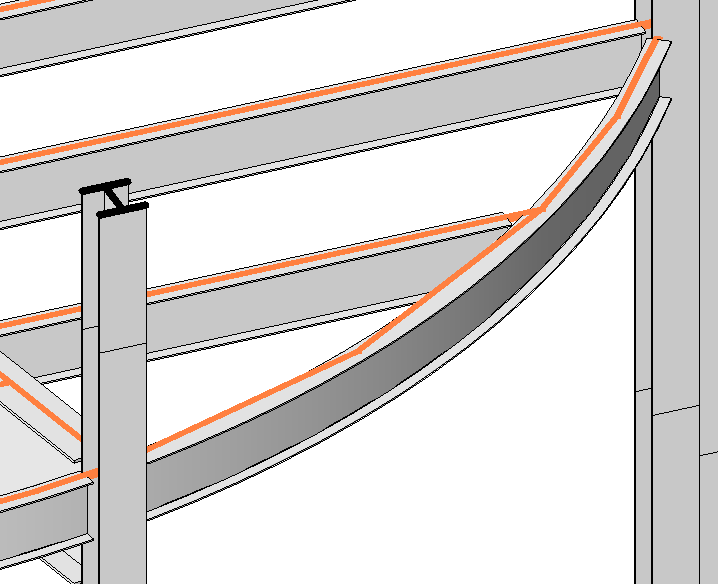

滑らかな解析モデル

セグメント化された解析モデル
