ファミリ タイプを作成する

[ファミリ タイプ]ツールを使用して、ファミリの多くのタイプ(サイズ)を作成できます。これを行うには、寸法がラベル付けされていて、変動するパラメータが作成されている必要があります。

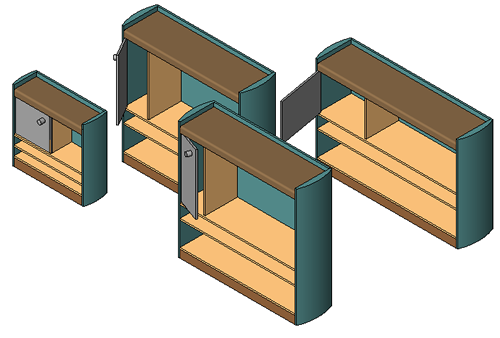

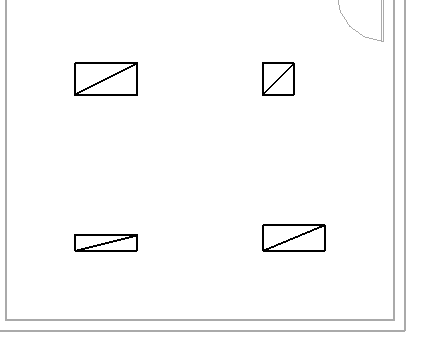

例

各ファミリ タイプには、ラベル付けされた寸法およびその値を含むプロパティ(パラメータ)のセットがあります。ファミリの標準パラメータに、[マテリアル]、[モデル]、[製造元]、[タイプ マーク]などの値を追加することもできます。

ファミリ タイプを作成するには

  1. [作成]タブ [プロパティ]パネル (ファミリ タイプ)をクリックします。
  2. [ファミリ タイプ]ダイアログの[ファミリ タイプ]で、[新規作成]をクリックします。
  3. 新しいファミリ名を入力して、[OK]をクリックします。
  4. [ファミリ タイプ]ダイアログで、タイプ パラメータの値を入力します。
  5. [OK]をクリックします。
親トピック: ファミリ パラメータを作成する
