[新規作成] [ファミリ]をクリックします。 - [新しいファミリ]ダイアログで、既定のファミリ テンプレート(衛生器具(メートル単位)、壁周り.rft など)を選択し、[開く]をクリックします。
- DWG ファイルを読み込むビューを開きます。
たとえば、平面図の DWG ファイルがある場合、平面図ビューを開きます。
- [挿入]タブ [読み込み]パネル
(CAD を読み込む)をクリックします。 - [CAD 形式を読み込み]ダイアログから、DWG ファイルにナビゲートします。
平面図ビューでのみ表示できるようにする場合、[現在のビューのみ]オプションを選択します。また、DWG ファイルの元の座標が不明な場合は、[配置]で、[手動 - 中心]を選択します。
- [開く]をクリックします。
- 読み込み記号を配置する作図領域をクリックします。
- 必要に応じて読み込み記号の位置を修正し、この記号を必要な参照面にロックします。
- [注釈]タブ [詳細]パネル
(マスキング領域)をクリックします。 - マスキング領域をスケッチします。 重要: モデル ファミリに含まれるのが 2D 要素のみで、2D 要素にマスキング領域を追加している場合、マスキング領域が作成される Z 寸法を表す非表示の線分を含める必要があります。非表示の線分は、そのレベルより上に描かれ、マスキング領域がビュー内のその他の要素を隠さないよう、最小の長さ(1/8” など)にする必要があります。
- その他の 2D ビュー表示(正面立面図、側面立面図など)、マスキング領域を必要に応じて追加します。
- 終了したら、クイック アクセス ツールバーで、
をクリックし、ファミリを保存します。 - プロジェクトにそのファミリをロードする必要がある場合は、[作成]タブ [ファミリ エディタ]パネル
(プロジェクトにロード)をクリックします。 1 つのプロジェクトのみが開かれている場合、ファミリはそのプロジェクトにロードされます。複数のプロジェクトが開かれている場合は、[プロジェクトにロード]ダイアログが開き、ここでファミリをロードするプロジェクトを選択することができます。

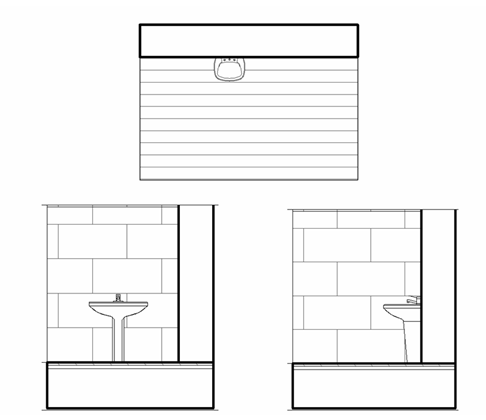

ファミリをプロジェクトにロードし、これを作図領域に配置すると、このファミリは直交しているビューのサーフェス パターンを隠します。
例
