[パート タイプ]パラメータでは、追加のファミリ カテゴリの下位分類を提供し、ファミリ内のパートの動作を決定します。パート タイプでは 2 つの機能を提供しています。
- 建築プロジェクトで、特定のパートを類似なパートにのみ置き換えることができるようにします。一般的に、タイプ セレクタを使用すると、任意のカテゴリのファミリと同じカテゴリのその他のファミリとを置き換えることができます。ただし、これが該当しない場合があります。たとえば、継手では、クロスを置換に置き換えることはできません。したがって、Revit にはタイプ セレクタに作成するフィルタのレベルがあります。
- パート タイプ ファミリを決定します。ASHRAE Duct Fitting データベース バージョン 5.00.0 は、Revit と統合されています。これにより、損失テーブルに基づいて継手損失を計算することができます。データベースで正確な継手を的確に検索するには、パート タイプが定義されている必要があります。
ファミリ カテゴリが[パート タイプ]パラメータを提供する場合、使用可能な[パート タイプ]の値はファミリ カテゴリによって異なります。次の表に、どのパート タイプにどのファミリ カテゴリが適用するかを示します。
| ファミリ カテゴリ | パート タイプ |
|---|---|
| エア ターミナル | クロス、径違いクロス、ダンパー、ダクト取り付け済み設備、エルボ、径違いエルボ、エントリ、出口、設備、ファンとシステムの相互作用、フード、接合部、障害物、ティー、径違いティー、置換、未定義、バルブ |
| ダクト付属品 | |
| ダクト継手 | |
| 機械設備 | |
| 配管付属品 | |
| 配管継手 | |
| 衛生器具 | |
| 通信装置 | 標準、パネルボード、変圧器、スイッチボード、データ パネル、スイッチ端子箱 |
| データ装置 | |
| 電気設備 | |
| 電気器具 | |
| 火災報知装置 | |
| 照明装置 | |
| 照明器具 | |
| ナース コール装置 | |
| 警備装置 | |
| 電話装置 | |
| ケーブル ラック継手 | チャネル エルボ、チャネル垂直エルボ、チャネル交差、チャネル ティー、チャネル置換、チャネル ユニオン、チャネル オフセット、チャネル マルチ ポート、はしごエルボ、はしご垂直エルボ、はしご交差、はしごティー、はしご置換、はしごユニオン、はしごオフセット、はしごマルチ ポート |
| 電線管継手 | エルボ、キャップ、ユニオン、マルチ ポート、ティー、クロス、ジャンクション ボックス エルボ |
- ダンパー: フロー ボリュームのコントロールに使用します。
- ダクト取り付け済み設備: 煙探知器、蒸気発生器
- エルボ: 曲げまたはエルボ タイプ継手
- エントリ: 流体がシステムに侵入する点: ルーバ、グリル、グレーチング
- 出口: 流体がシステムを離れる点
- 設備: 一般的な設備
- ファンとシステムの相互作用: AHUs、インライン ファン
- フード: キッチン、研究室、またはその他の排気フード
- 接合部: 3 つ以上のセグメントの交差(ティー、クロス、Y 型)
- 障害物: インライン フィルタなど、圧力損失の原因となるもの
- 置換: 形状またはサイズの変更
- 未定義: 特定の機能なし
- バルブ: バルブおよび類似な付属品
- データ パネル: パネルを使用して、システム タイプ データ、電話、警備、火災報知、ナース コール、監視制御、および通信の接続と装置を接続します。
- 標準: コンセント、火災報知器コンポーネント、照明器具などの装置。
- パネルボード: 装置または設備と電力のシステム タイプ値との接続および分岐回路タイプ集計表の生成に使用します。
- スイッチ: スイッチなどの監視制御装置で、装置を通過するワイヤリングは一般的に描画されません。図に示したように、自動的に生成されたワイヤリングがスイッチを介して分岐します。

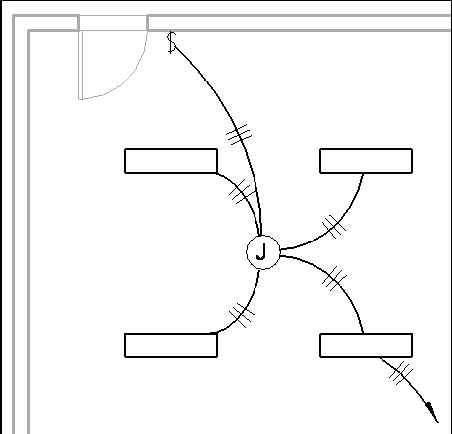

- 端子箱: 一般的にこの装置を介してワイヤリングが描画される配線管理装置。図に示したように、自動的に生成されたワイヤリングが端子箱を介して分岐します。
- スイッチボード: 装置または設備と電力のシステム タイプ値との接続および分岐回路タイプ集計表の生成に使用します。
- 変圧器: 異なる電圧のパネルボードおよびスイッチボードを相互接続するのに使用します。
