多平面鉄筋

ファミリエディタで、[作成]タブ [ファミリエディタ]パネル [多平面]をクリックします。

2 つの平面に曲げ込まれた鉄筋形状を作成するには、[多平面]ツールを使用します。元の形状が複製され、鉄筋の接続セグメントによってオリジナルにアタッチされます。編集ビューは、3D ビューに変わります。

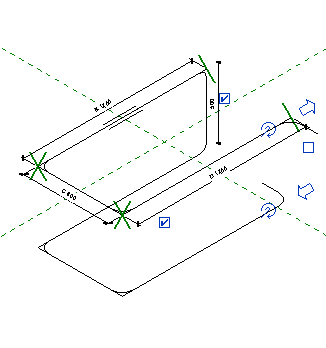

多平面鉄筋ファミリ変換
平面鉄筋形状ファミリ	[多平面鉄筋]ツール使用後

注: 鉄筋形状ファミリをプロジェクトにロードできるようにするには、接続セグメントにパラメータ(A、B、C...)を指定する必要があります。

ソース形状スケッチに変更を加えると、複製コピーに反映されます。
