スケッチによって踊り場コンポーネントを作成する

境界をスケッチして、踊り場コンポーネントを作成します。

踊り場コンポーネントをスケッチすると、カスタム踊り場形状の踊り場を作成できます。階段の作成時に自動的に作成された踊り場コンポーネントを、不規則な形状を持つように修正する必要がある場合、[スケッチベースに変換]ツールを使用して、コンポーネントをスケッチベースのコンポーネントに変換して、スケッチを編集します。
重要: スケッチによってコンポーネントを作成しても、一般的なコンポーネント ツールを使って階段コンポーネントを作成するときと同様、それらのコンポーネントが自動で相互に関係付けられることはありません。たとえば、階段経路と踊り場のコンポーネントをスケッチして、階段経路の幅を変更すると、踊り場の形状は自動的に変更されません。スケッチされたコンポーネントは手動で更新する必要があります。
1. 平面図または 3D ビューを開きます。
2. 階段アセンブリ編集モードを開始します。
   • スケッチされた階段経路の踊り場コンポーネントをスケッチするには、階段経路を選択して、[編集]パネルで (階段を編集)をクリックします。
   • 新しい階段アセンブリの踊り場コンポーネントをスケッチするには、[建築]タブ [階段]パネル (階段)をクリックします。
3. [修正 | 階段を作成]タブ [コンポーネント]パネル (踊り場)をクリックします。
4. [描画]ギャラリーで (スケッチを作成)をクリックします。
5. [描画]パネルで (境界)をクリックします。

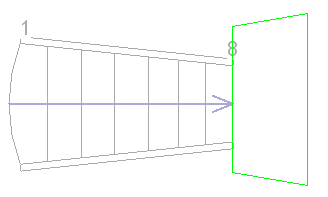

6. 描画ツールを使用して踊り場境界をスケッチします。詳細は、「要素をスケッチする」を参照してください。

7. 必要に応じて、歩行線を示すカスタム階段パスを描画できます。 (階段パス)をクリックして、パスをスケッチします。
   注: 階段パスのスケッチは、注釈階段パスを生成するために使用されます。階段パスの表示方法を変更する場合は、階段パスのスケッチを編集します。
8. スケッチ モードを終了するには、 (編集モードを終了)をクリックします。
