らせん鉄筋

らせん鉄筋は固有の鉄筋形状ファミリであり、非平面のため、ファミリ内で編集できません。ただし、全寸法が示されるため、プロジェクト内で自身の形状ハンドルおよび形状コントロールを使用して、尺度設定、回転、サイズ変更を行うことができます。

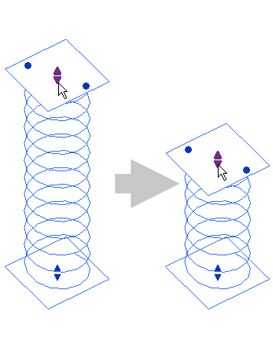

らせん鉄筋の高さの調節

らせんの長さを変更するには、らせん鉄筋の上部と下部で三角形の形状コントロールを使用します。矢印をドラッグして、らせんを長くまたは短くします。

この操作はらせんを引き伸ばすものではありません。この操作により、らせん鉄筋の指定された高さを維持するために必要なコイルの数が追加されます。

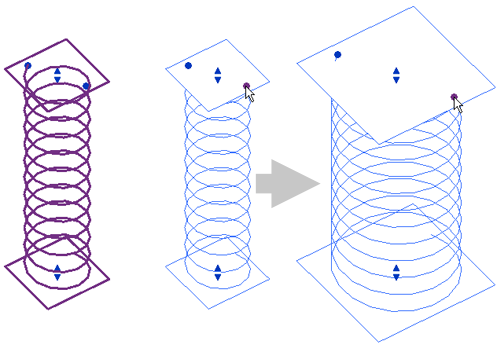

らせん鉄筋の直径の尺度設定

らせん鉄筋コイルの幅の尺度を設定するには、実際のらせん鉄筋コイルの終点にある回転コントロールの反対側に尺度コントロールを配置します。コントロールをドラッグしてらせんの直径を調整します。

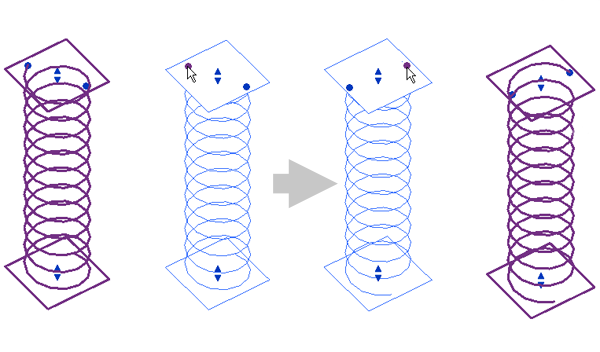

らせん鉄筋の回転

らせん鉄筋の配置を回転し、必要に応じて鉄筋の終点を調整できます。鉄筋コイル上部の終点で回転コントロールをドラッグし、鉄筋の終点の位置を回転させます。

らせん鉄筋のインスタンス プロパティ

[インスタンス プロパティ]パレットのらせん鉄筋に固有のインスタンス プロパティを次に示します。

下部の仕上げ。複数の完全なコイルを指定し、らせん下部を閉じます。

上部の仕上げ。複数の完全なコイルを指定し、らせん上部を閉じます。

高さ。らせん鉄筋の高さの合計を指定します。

ピッチ。らせんの鉄筋コイル間の距離を指定します。
