トリミング領域を編集する

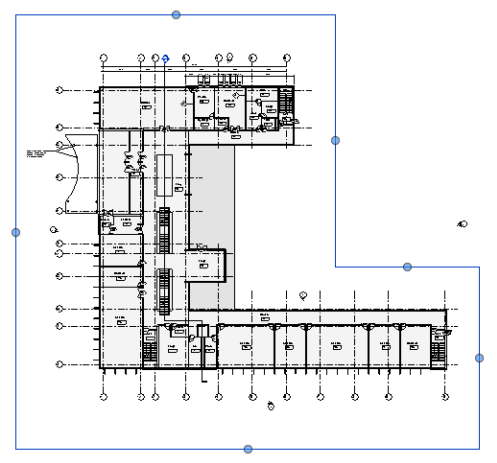

長方形以外のトリミング領域を作成することができます。

  1. 平面図、立面図、または断面図ビューで、トリミング領域を選択し、[編集修正 | <ビュー タイプ>]タブ [モード]パネル [トリミングを編集]をクリックします。
  2. [修正]パネルと[描画]パネルのツールを使用し、必要に応じてトリミング領域を編集します。既存の線分を修正するか、線分を削除してまったく異なる形状をスケッチします。

    スケッチする」を参照してください。

  3. 編集が終了したら [編集モードを終了]をクリックします。

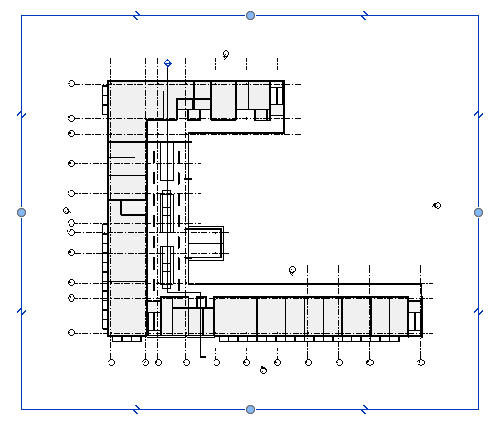

注: 編集したトリミングを長方形の形状にリセットするには、トリミングを選択し、[編集修正 | <ビュー タイプ>]タブ [モード]パネル [トリミングをリセット]をクリックします。
