平面で、またはファミリに対して鉄筋をスケッチする場合、次のグラフィカル コントロールを使用して鉄筋フックの方向と場所を修正できます。詳細は、「平面鉄筋をスケッチする」および「鉄筋形状ファミリ編集ツール」を参照してください。
タイとスターラップのフックを移動する
- 鉄筋を選択します。
- [Spacebar]を押すと、鉄筋形状(およびフック)の方向が切り替わります。
[Spacebar]を切り替えることで、タイおよびスターラップのフックを移動します。
フックの方向を切り替える
- 鉄筋を選択します。
- [修正 | 構造鉄筋]タブ
[モード]パネル
[スケッチを編集]をクリックします。
をクリックしてフックの方向を下に変更します。
- [修正 | 構造鉄筋] > [鉄筋のスケッチを編集]タブ [モード]パネル
[編集モードを終了]をクリックします。フックの方向が表示されます。
鉄筋の各端では、フックの方向を切り替えるコントロールを使用できます。これらのコントロールは、スケッチ モードからアクセスします。
フックを交換する
- 鉄筋を選択します。
- [修正 | 構造鉄筋]タブ [モード]パネル [スケッチを編集]をクリックします。

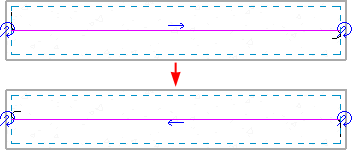

- フックを交換するコントロール
をクリックすると、配置した鉄筋の各端にあるフックが交換されます。
鉄筋フック交換側
- [修正 | 構造鉄筋] > [鉄筋のスケッチを編集]タブ [モード]パネル [編集モードを終了]をクリックします。
フックを交換するコントロールを使用することで、鉄筋フックの位置を変更します。これらのコントロールは、スケッチ モードからアクセスします。
フックの方向のコントロールが表示されていることに注目してください。
