直交投影 3D ビューを作成する

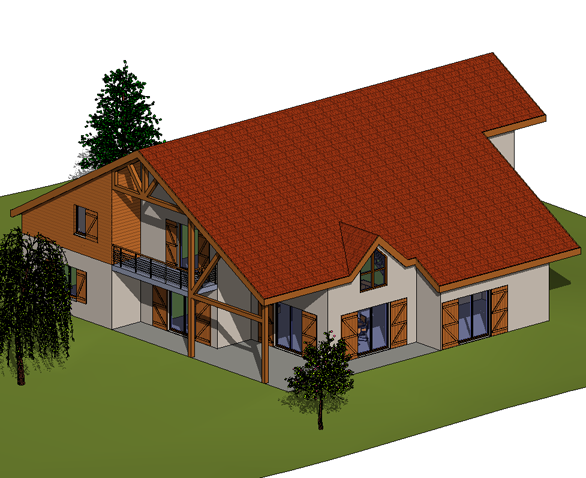

直交投影 3D ビューでは建物モデルが 3D ビューで表示され、カメラの距離にかかわらずすべてのコンポーネントが同じサイズになります。

  1. 平面図ビュー、断面図ビュー、または立面図ビューを開きます。
  2. [表示]タブ [作成]パネル [3D ビュー]ドロップダウン [カメラ]をクリックします。
  3. オプション バーで、[パース]オプションをオフにします。
  4. 作図領域を 1 回クリックするとカメラが配置され、再度クリックするとターゲット ポイントが配置されます。
  5. 現在のプロジェクトの 3D ビューが無題のままプロジェクト ブラウザに開かれ、表示されます。無題のビューが既にプロジェクトに存在する場合、3D ツールによって既存のビューが開きます。

    既定の 3D ビューの名前を変更するには、[プロジェクト ブラウザ]でビュー名を右クリックし、[名前変更]をクリックします。3D ビューが変更後の名前でプロジェクトに保存されます。既定の無題の 3D ビューの名前を変更した場合、次回 3D ツールをクリックすると、Revit では、新しい無題のビューが開きます。

    断面ボックスを使用して、3D ビューの表示可能な部分を制限できます。

モデルの南西角の上にカメラを配置する

[表示]タブ [作成]パネル [3D ビュー]ドロップダウン [既定の 3D ビュー]をクリックします。

これにより、対象が一階中央にあるモデルの南東コーナーの上にカメラが配置されます。
