SteeringWheels の概要

SteeringWheels には多くの一般的なナビゲーション ツールが 1 つのインタフェースに統合されているため、作業時間を節約することができます。SteeringWheels はタスク固有であり、さまざまなビュー内で移動したり、モデルの方向を設定することができます。

2D ステアリング ホイール
フル ナビゲーション ホイール オブジェクト表示ホイール(基本ホイール) ビルディング ツアー ホイール(基本ホイール)
オブジェクト表示ホイール(ミニ) ビルディング ツアー ホイール(ミニ) フル ナビゲーション ホイール(ミニ)

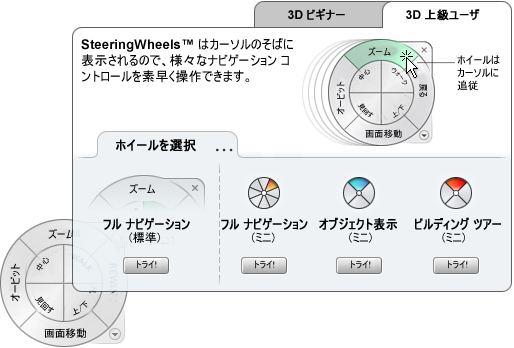

ホイール ガイド バルーン

SteeringWheels を初めて表示するときに 3D ビューが現在のビューである場合、ホイールのホイール ガイド バルーンが表示されます。ホイール ガイド バルーンは、ホイールの用途と使用方法を紹介します。

ホイールを表示して使用する

ホイールのボタンを押しながらドラッグすることが、操作の基本モードです。ホイールが表示されたら、いずれかのボタンをクリックし、ポインティング デバイスのボタンを押したままにすると、ナビゲーション ツールがアクティブになります。ドラッグして現在のビューの方向を変更します。ボタンを放すと、ホイールに戻ります。

ホイールの外観

ホイールの外観は、使用可能なホイールのさまざまなスタイルを切り替えたり、サイズと透過性を調整することでコントロールできます。ホイール(2D ナビゲーション ホイールを除く)には、2 つの異なるスタイル(大きいホイールとミニ ホイール)があります。

ホイールのサイズで、ボタンの大きさと、ホイールにラベルを表示するかどうかをコントロールし、透過性レベルで、ホイールの背後にあるモデルのオブジェクトの可視性をコントロールします。

ホイールのツールチップ、ツール メッセージ、ツール カーソル テキスト

カーソルをホイールのボタン上に移動すると、それぞれのボタンに応じたツールチップが表示されます。ツールチップはホイールの下に表示され、ボタンをクリックしたときに実行される動作を示します。

ツールチップと同様に、ツール メッセージとカーソル テキストが、ホイールのいずれかのナビゲーション ツールを使用するときに表示されます。ツール メッセージはナビゲーション ツールがアクティブなときに表示され、ツールの基本的な使用方法を示します。ツール カーソル テキストとして、カーソルの近くに、アクティブなナビゲーション ツールの名前が表示されます。ツール メッセージとカーソル テキストを無効にすると、それは、ミニ ホイールまたは大きいフル ナビゲーション ホイールを使用しているときに表示されるメッセージにのみ影響します。

次の方法のいずれかを使用してホイールを表示します。

現在選択されている SteeringWheel スタイルを表示するには

    ナビゲーション バーで、 または をクリックします。

選択されている SteeringWheel スタイルを表示するには

    ナビゲーション バーで、SteeringWheel の下の矢印をクリックし、コンテキスト メニューから SteeringWheel スタイルを選択します。

ホイールを閉じるには

注: これ以降の手順では、 [オプション]をクリックして[オプション]ダイアログにアクセスすることもできます。

ホイールのサイズを変更するには

  1. ホイールを表示します。
  2. ホイールを右クリックし、[オプション]をクリックします。
  3. [オプション]ダイアログで、[SteeringWheels]タブをクリックし、[大きいステアリング ホイールの外観]/[ミニ ホイールの外観]の下の[サイズ]で[小]、[標準]、または[大]を選択します。
  4. [OK]をクリックします。

ホイールの透過性を変更するには

  1. ホイールを表示します。
  2. ホイールを右クリックし、[オプション]をクリックします。
  3. [オプション]ダイアログで、[SteeringWheels]タブをクリックし、[大きいステアリング ホイールの外観]/[ミニ ホイールの外観]で、透過性のレベルを選択します。

    最大の透過性で SteeringWheels を表示するには、[90%]を選択します。既定の設定は 50% です。

  4. [OK]をクリックします。

ホイールのツールチップを有効にするには

  1. ホイールを表示します。
  2. ホイールを右クリックし、[オプション]をクリックします。
  3. [オプション]ダイアログの[SteeringWheels]タブで、[ツールチップを表示]をクリックします。

    ツールチップは、カーソルをホイール上に動かしたときに、ホイール上の各ウェッジおよびボタンに対して表示されます。

  4. [OK]をクリックします。

ホイールのカーソル文字を有効にするには

  1. ホイールを表示します。
  2. ホイールを右クリックし、[オプション]をクリックします。
  3. [オプション]ダイアログの[SteeringWheels]タブで、[ツール カーソル文字を表示]をクリックします。

    選択したツールが使用されるときに文字ラベルが表示されます。

  4. [OK]をクリックします。

ホイールのメッセージを有効にするには

  1. ホイールを表示します。
  2. ホイールを右クリックし、[オプション]をクリックします。
  3. [オプション]ダイアログの[SteeringWheels]タブで、[ツール メッセージを表示]をクリックします。

    ナビゲーション ツールを使用するときにメッセージが表示されます。

  4. [OK]をクリックします。
親トピック: SteeringWheels
