- 勾配を定義する線を含め、屋根フットプリントをスケッチします。
- スケッチ モードで、[修正 | 屋根のフットプリントを作成]タブ
[修正]パネル
(要素を分割)をクリックします。 - フットプリントの線分のうち 1 本を 2 個所で分割して、中心線セグメント(ドーマ セグメント)を作成し、[修正]をクリックします。
- ドーマ セグメントが勾配を定義している場合(
)、線分を選択し、プロパティ パレットで[屋根の勾配を定義]をオフにします。 - [修正 | 屋根のフットプリントを作成]タブ[修正]パネル
(勾配矢印)をクリックし、ドーマ セグメントの一方の端から中点に勾配矢印をスケッチします。

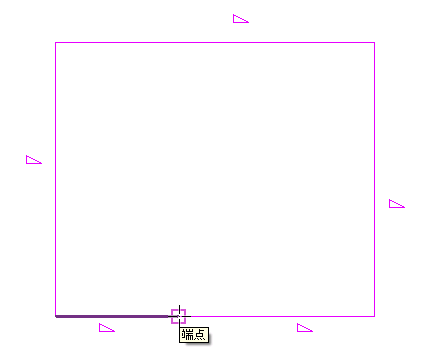

勾配矢印の正しいカーソル配置
- [勾配矢印]をもう一度クリックし、ドーマ セグメントのもう一方の端点から中点まで、2 番目の勾配矢印をスケッチします。

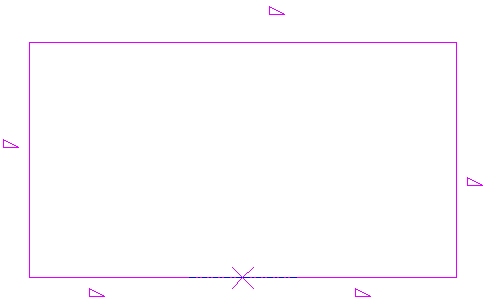

正しくスケッチされた勾配矢印
(編集モードを終了)をクリックし、3D ビューを開いて操作の結果を確認します。

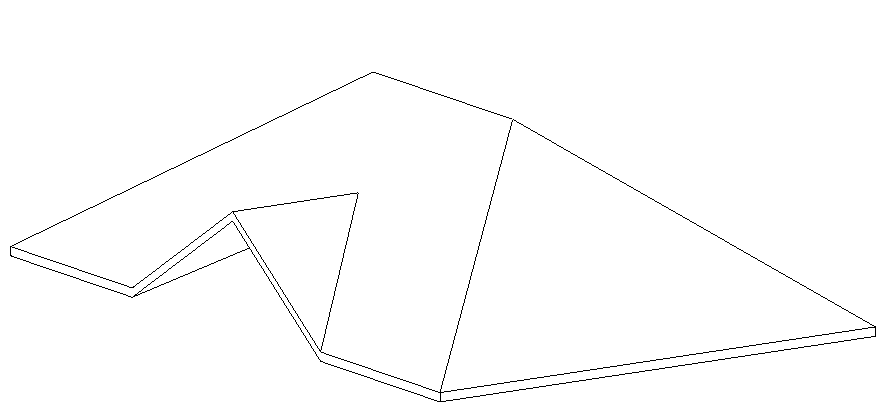

ドーマのある寄棟屋根
