[スイープ]ツールと[リビール]ツール

垂直複合壁を編集する場合は、[スイープ]ツールと[リビール]ツールを使用して、そのタイプのすべての壁のスイープとリビールの配置と表示をコントロールします。

スイープを壁タイプに追加するには

  1. [アセンブリを編集]ダイアログで、[スイープ]をクリックします。
  2. [壁のスイープ]ダイアログで[追加]をクリックします。
  3. [プロファイル]列をクリックし、ドロップダウン リストからプロファイルを選択します。
  4. スイープのマテリアルを指定します。
  5. [距離]に、壁の上から、または下からの距離を指定します([基準]列で上下のいずれかを選択します)。
  6. [側面]に、壁の内側または外側を指定します。
  7. 必要に応じて[オフセット]の値を指定します。

    負の値にすると、スイープは壁の躯体方向に移動します。

  8. [フリップ]を選択して、スイープ プロファイルの下でなく上からの距離を測定します。
  9. [セットバック]に対して、窓やドアのような付属品からのスイープのセットバック距離を指定します。
  10. スイープがホスト壁からジオメトリを切り取るようにするには、[壁を切り取る]を選択します。

    オフセットが設定されて壁に埋め込まれているスイープの場合は、ジオメトリを壁から切り取ります。多数のスイープがある複雑なモデルでは、このオプションをクリアすることでパフォーマンスが向上します。

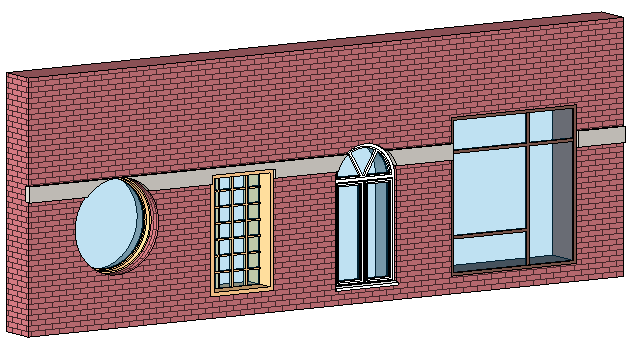

  11. スイープが壁の付属品で切り取られるようにするには、次のように[切り取り可能]を選択します。

  12. [OK]をクリックします。

リビールを壁タイプに追加するには

  1. [アセンブリを編集]ダイアログで[リビール]をクリックします。
  2. [リビール]ダイアログで、[追加]をクリックしす。
  3. このリストからプロファイルを選択します。
    注: リビールにはマテリアルのオプションがありません。リビールのマテリアルは、切り取るマテリアルと同じものになります。
  4. [距離]に、壁の上から、または下からの距離を指定します([基準]列で上下のいずれかを選択します)。
  5. [側面]に、壁の内側または外側を指定します。
  6. 必要に応じて[オフセット]の値を指定します。

    負の値にすると、リビールは壁の躯体方向に移動します。

  7. [フリップ]を選択して、リビール プロファイルの下でなく上からの距離を計測します。
  8. [セットバック]に対して、窓やドアのような付属品からのリビールのセットバック距離を指定します。
  9. [OK]をクリックします。
