ホスト スイープ プロファイル ファミリ(壁のスイープ、屋根の鼻隠し、およびスラブ エッジ)内で詳細コンポーネントをネストし、表示コントロールを使用して、プロジェクト内に詳細コンポーネントをいつ表示するかを指定できます。スイープがプロジェクトで切り取られると、ホスト スイープ ファミリ ファイルで指定した表示設定によって、詳細コンポーネントが表示されます。特定のビュー切断面ホスト スイープの特定の表示レベルで、複数の詳細コンポーネントを表示することもできます。

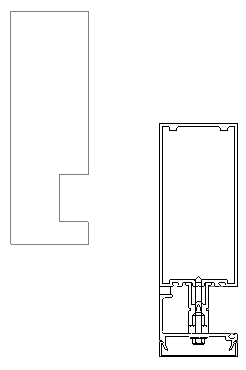

ネストされた詳細コンポーネントを持つカーテン マリオンの例
ヒント: DWG ファイルなどの詳細をインポートして、同じ表示コントロールを適用することもできます。
また、「コンポーネント ファミリをネストして共有する」を参照してください。
詳細コンポーネントをロードするには
詳細コンポーネントをホスト スイープに追加するには
詳細コンポーネントの表示を指定するには
- ホスト スイープ ファミリを開くか作成します。
- [作成]タブ
[詳細]パネル
[詳細コンポーネント]をクリックします。 - [はい]をクリックして、詳細コンポーネント ファミリをロードします。
- [ファミリをロード]ダイアログで、詳細コンポーネント ファミリを選択し、[開く]をクリックします。
- 作図領域内をクリックして、詳細コンポーネントをホスト スイープ ファミリに追加します。
- 必要に応じて、位置合わせまたは寸法を使用して、詳細コンポーネントの位置を拘束します。
- ネストされた詳細コンポーネントを選択します。
- [修正 | 詳細アイテム]タブ [表示]パネル
[表示設定]をクリックします。 - [ファミリ要素の表示設定]ダイアログで、詳細レベル([簡略]、[標準]、[詳細])を選択し、[OK]をクリックします。
プロジェクトにロードされると、切り取られたときに指定した詳細レベルでホスト スイープ詳細が表示されます。
