トラスが配置された後、トラスのサイズを変更した場合は、新しいウェブのフレーム タグ配置を指定できます。
注: トラスのサイズを変更する前に、構造フレーム タグ ファミリをロードする必要があります。
- 作図領域でトラスを選択します。
- プロパティ パレットの[識別情報]で、[ビューの新しいメンバにタグを付ける]ドロップダウン リストから[なし]または平行立面図ビューを選択します。
- [適用]をクリックします。
この選択により、トラスの将来の部材のタグが特定の立面図に配置されます。

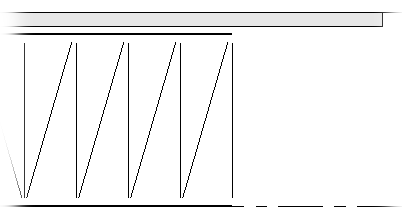

| トラスの開始位置 |
 |

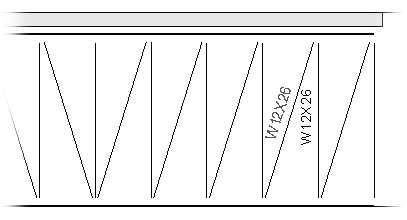

| 延長されたトラス |
 |
新しい部材は、トラスの長さを延ばして追加する必要があります。必要に応じて、タグをクリックして再配置します。
