駆動点

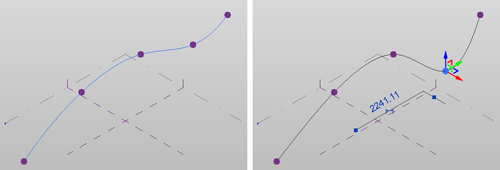

駆動点とは、従属するスプラインのジオメトリをコントロールする参照点です。通常、駆動点は、線分、曲線、またはスプラインを生成するために自由点が使用されるときに自動的に作成されます。

選択されると、駆動点によって 3D コントロールが表示されます。

配置されたホストされる点から駆動点を作成します。「スプラインに沿ってホストされる点を配置する」を参照してください。

スプラインに沿って駆動点を配置するには

1. Z 軸で描画している場合は、作業する 3D ビューを開きます。そうでない場合は、平面図ビューを開きます。
2. [作成]タブ [描画]パネル [点要素]をクリックします。
3. スプラインに沿ってホストされる点を配置します。
4. [修正 | 線分]タブ [選択]パネル [修正]をクリックします。
5. 新しいホストされる点を選択します。
6. オプション バーで、[駆動点を作成]をクリックします。

点は駆動点になり、必要に応じてスプラインのジオメトリを修正するために使用することができます。
