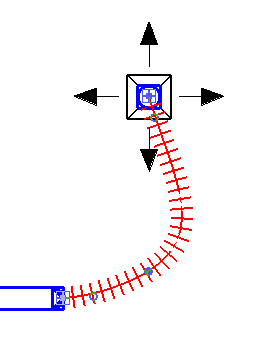

[接続]、[頂点]、および[接線を変更]コントロールを使用して、フレキシブル ダクトの経路を調整できます。
- 頂点(
): フレキシブル ダクトの長さに沿って表示され、ダクトが曲がる場所である点を変更できます。 - 接線を変更(
): フレキシブル ダクトの始点と終点に表示され、最初と最後の曲げの接線を調整できます。 - 接続(
): フレキシブル ダクトの終点それぞれに表示され、ダクトの終点を位置変更できます。これにより、フレキシブル ダクトを別の機械コンポーネントに接続したり、フレキシブル ダクトをシステムから切断できます。接続を右クリックすると、コンテキスト メニューが表示されます。このメニューには、頂点を追加したり削除するためのオプションや、別のコンポーネントから切断されるときに固定ダクトとフレキシブル ダクトを描画(接続)するためのオプションがあります。
