部屋の計算ポイントを修正する

部屋対応ファミリの方向を再設定するには、[部屋の計算ポイント]を有効にして修正する必要があります。

1. 作図領域でファミリ インスタンスを選択します。
2. [修正 | <要素>]タブ [モード]パネル [ファミリを編集]をクリックします。
3. ファミリ エディタで、ファミリの平面図ビューを開きます。

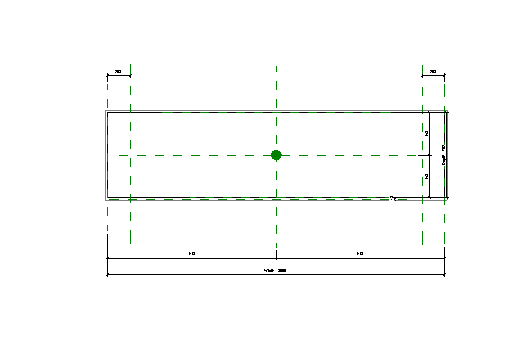

4. プロパティ パレットで、[その他]セクションの[部屋の計算ポイント]パラメータを選択します。ポイントが、緑の点で作図領域に表示されます。

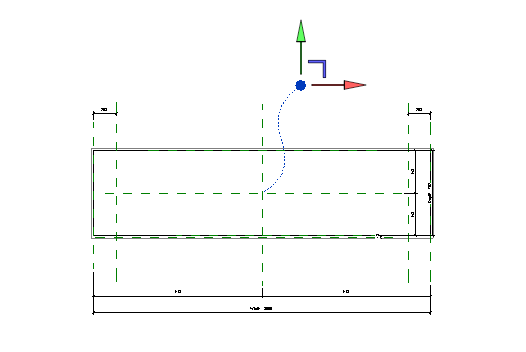

5. [部屋の計算ポイント]を選択し、プロジェクトに配置されたときにジオメトリで隠れない位置に移動します。

   注: ファミリの Z 軸での[部屋の計算ポイント]の調整が必要な場合は、立面図または 3D ビューを開いて移動コントロールにアクセスします。同様に、ポイントの位置を変更します。
6. [修正]タブ [ファミリ エディタ]パネル [プロジェクトにロード]をクリックします。
