配管システムをチェックする

このツールを使用すると、プロジェクト内で作成する配管システムを検査して、各システムがユーザ定義のシステムに割り当てられ、正しく接続されていることを確認できます。

モデル内の配管システムの接続を確認するには、[解析]タブ [システムをチェック]パネル [配管システムをチェック]をクリックします。

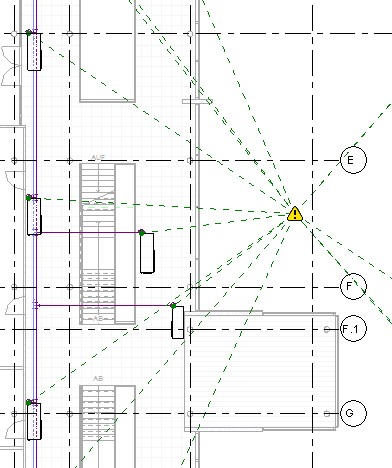

Revit の現在のビューに、警告マーカーのグラフィックスと、無効な配管システムのウェブ線が表示されます。次の状態が見つかると、警告が表示されます。

システムが適切に接続されていない。
システム内でシステムが 1 つの物理ネットワークに接続していない場合、適切に接続されていないとみなされます。たとえば、1 つの配管のネットワークに接続されていない 1 つまたは複数の器具があるシステムは、適切に接続されていないと見なされます
流量環境設定と需要設定が一致しない。
流れの方向が一致しない。

関連する警告メッセージを表示するには、警告マーカーをクリックします。関連する警告メッセージで、必要に応じて矢印ボタンをクリックして、警告メッセージのリストをスクロールします。警告メッセージの詳細を表示するには、 [拡張警告ダイアログボックス]をクリックします。

切断を表示する

切断警告のグラフィックスの表示をコントロールするには、[解析]タブ

[システムをチェック]パネル

[切断を表示]をクリックし、次のオプションを 1 つまたは複数選択します。

次の例では、[配管]切断マーカーが選択されています。

関連する警告メッセージを表示するには、警告マーカーをクリックします。警告メッセージの詳細を表示するには、 [拡張警告ダイアログボックス]をクリックします。
