ソリッドを使用したジオメトリの切り取り

ソリッド フォームをボイドと同様に使用して、他のソリッドを切り取ることができます。ただし、ソリッドを使用すると、重なっている領域は削除され、隣接するソリッドは残ります。ソリッドによるソリッド ジオメトリの切り取りは、次の場合に使用できます。

• フォーム要素
• 分割サーフェスのフォーム
• ジオメトリが結合したフォーム
• マス エディタ内のファミリ インスタンス

ソリッド フォームでソリッドを切り取るには

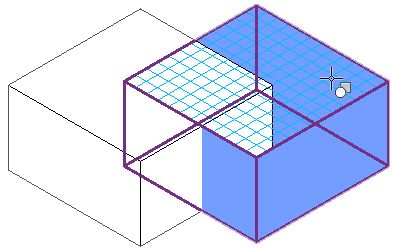

1. 隣接する 2 つのソリッドを作成します。

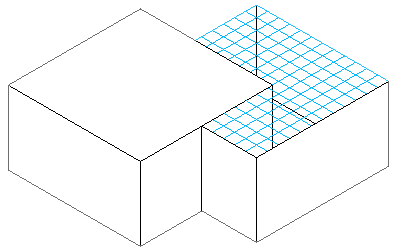

   この手順では、切り取りを表現するために、切り取られるソリッド フォームのサーフェスが分割されています。

2. [修正]タブ [ジオメトリ]パネル [切り取り]をクリックします。

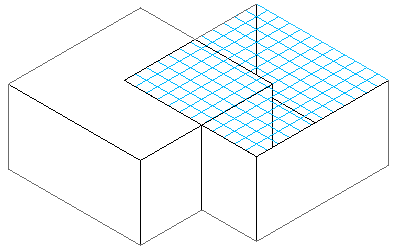

3. 切り取られる側のソリッド フォームを選択します。

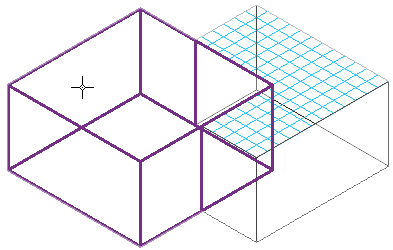

4. 切り取る側のソリッド フォームを選択します。


   ソリッドは適切に切り取られ、切り取りの関係を維持したままフォームの編集ツールで編集することができます。


   注: ソリッドで切り取られたジオメトリ マスをプロジェクトに読み込んだ場合、個別のソリッドを操作することはできません。同様に、ソリッドで切り取られたジオメトリにレベルが適用されている場合、プロジェクト環境内ではレベルを認識できません。
