グリッド別に複数の柱を配置する

1. リボンの [構造柱]をクリックします。

   アクセス方法


   [構造]タブ [構造]パネル [構造柱]
   • [建築]タブ [構築]パネル [柱]ドロップダウン [構造柱]
2. [修正 | 配置 構造柱]タブ [複数]パネル [通芯位置に]をクリックします。

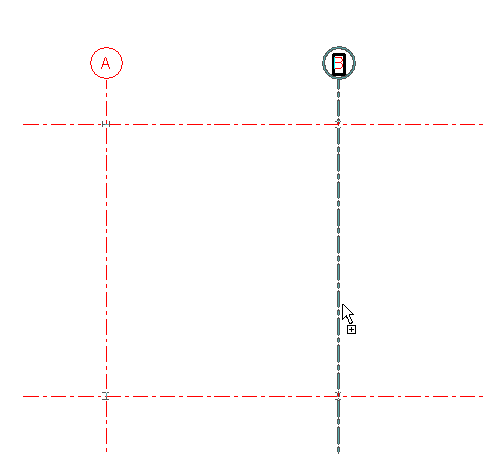

3. グリッドの通芯交点を選択します。詳細は、「要素を選択する」を参照してください。


   グリッド別に柱を配置する

   注: 選択した通芯の交点ごとに柱が配置されます。[終了]をクリックするまで、実際に柱は作成されません。
4. [Spacebar]を押すと、作成するすべての柱が回転します。
5. 柱が目的の方向に向くまで[Spacebar]を押し続けます。
6. 他の柱をグリッド交点に追加するには、[Ctrl]を押したまま選択ボックスをドラッグします。
7. [修正 | 配置 構造柱] > [グリッド交点]タブ[複数]パネル[終了]をクリックして、柱を作成します。
