凡例ビュー

凡例を作成すると、建築コンポーネントとプロジェクトで使用した注釈のリストを表示できます。

例

一般的な凡例には次のものがあります。

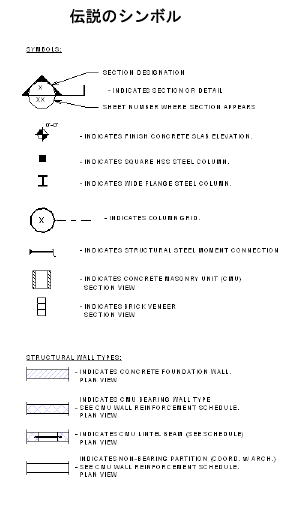

注釈凡例。断面記号(頭)、レベルマーカー、指定点高さ記号、立面図記号、注釈記号、改訂タグ、要素タグなど、モデルオブジェクトを表さない記号のシート注釈を表示します。各記号には、関連した説明文が付きます。すべての記号は、印刷されるサイズで表示されます。
モデル記号凡例。説明文と一緒に、モデルオブジェクトを記号で表したものを表示します。
一般的な要素には、電気器具、衛生器具、機械設備、外構オブジェクトがあります。
線種凡例。選択した線種で線分を表示し、その線種が図面上で何を表しているかに関する説明文を表示します。
耐火等級線、敷地境界線、セットバック線、電気配線、給排水衛生設備、ユーティリティ、中心線などの用途があります。
マテリアル凡例。切り取りパターンまたはサーフェスパターンのサンプルを表示し、そのパターンに関連のあるマテリアルの説明文も表示します。
フェーズ。選択したグラフィックスの優先で描画した壁の断面図と、説明文を表示します。

凡例は、複数のシートに挿入できます。詳細線分、文字、寸法、塗り潰し領域など製図ビューに配置できるすべての要素を凡例の中に配置することができます。

凡例ビューはプロジェクトごとに固有なため、プロジェクト間で転送することはできません。

注: 凡例に配置されているコンポーネントは、建築モデルのコンポーネントの追加インスタンスとして数えられません。そのため、集計表やメモブロックにリストされるコンポーネントインスタンスの数には含まれません。

凡例ビューを変更するには、ビュー内のサブカテゴリの表示設定をオフにします。「プロジェクトビューの表示設定とグラフィック表示」を参照してください。

例: ドアの凡例コンポーネントをいくつか配置してから、ドアのサブカテゴリ(フレームとマリオンを除く)をすべてオフにすれば、ドアフレームの凡例を生成することができます。
