Revit 通芯は、AutoCAD Architecture に書き出すことができます。
AutoCAD Architecture グリッドは、ビュー モデル外枠の底部より低くはない、Revit モデルの最下位レベルの面で作成されます。グリッド記号のマルチビュー ブロックは通芯の端に固定され、同じ面上で作成されます。
各グリッド記号の属性文字は、Revit グリッド名によって定義されます。グリッド記号の形状は、Revit グリッド記号から生成されます。AutoCAD Architecture における生成後のグリッド記号および文字の尺度は、現在の Revit 3D ビューの尺度です。
Revit グリッド コンポーネントは、次のように AutoCAD Architecture グリッド コンポーネントに変換されます。
| Revit コンポーネント | AutoCAD Architecture コンポーネント |
|---|---|
| 通芯 | カスタム グリッド オブジェクト |
| グリッド記号 | カスタム グリッドに固定されたマルチビュー ブロック |
| グリッド記号文字 | マルチビュー ブロック内の属性値 注: 属性値は AutoCAD Architecture で編集することができます。
|
重要: AutoCAD Architecture への書き出しを初めて行う場合は、次の操作を行う必要があります。
Revit.ini の[書き出し]セクションで、ExportACAObjects キーを追加して、その値を 1 に設定します。
Revit グリッドを AutoCAD Architecture に書き出すには
書き出したグリッドを AutoCAD Architecture で開く

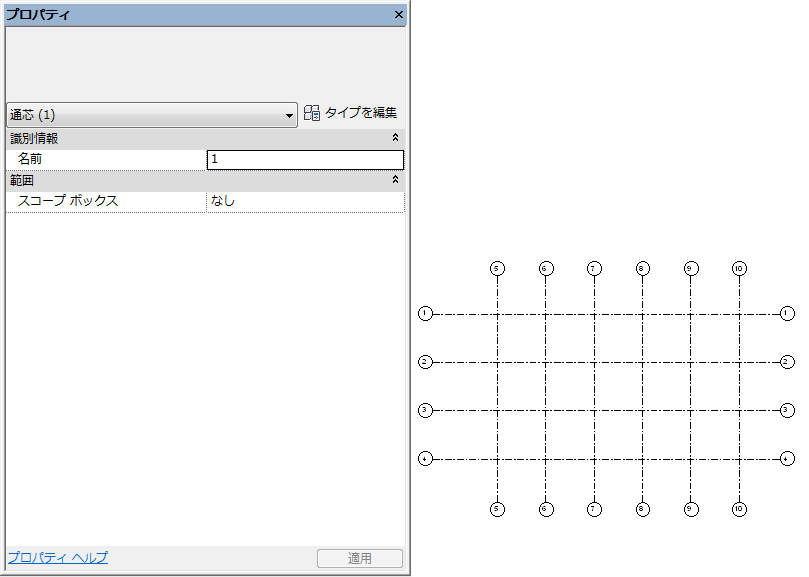

- Revit でグリッドを作成します。
[書き出し][CAD 形式]
(DWG ファイル)をクリックします。 - [DWG を書き出す]ダイアログの[書き出しセットアップを選択]で、
(書き出しセットアップを修正)をクリックします。 - [DWG/DXF 書き出しセットアップを修正]ダイアログで、[ソリッド]タブをクリックします。
- [AutoCAD® Architecture オブジェクトと AutoCAD® MEP オブジェクトとして書き出し]オプションを選択し、[優先]ドロップダウン リストから目的のオブジェクト タイプを選択し、[OK]をクリックします。
- [DWG を書き出す]ダイアログの[書き出し]で、[<セッション ビュー/シート セット>]を選択します。
- 書き出す 3D ビューを選択します。「ビュー セットとシート セットを作成する」と「印刷するビューを選択する」を参照してください。
- [次へ]をクリックします。
- [CAD 形式書き出し]ダイアログの[ファイルの種類]で、AutoCAD DWG ファイル(*.dwg)が選択されていることを確認します。
- [OK]をクリックします。
選択したビューが DWG ファイルとして書き出されます。

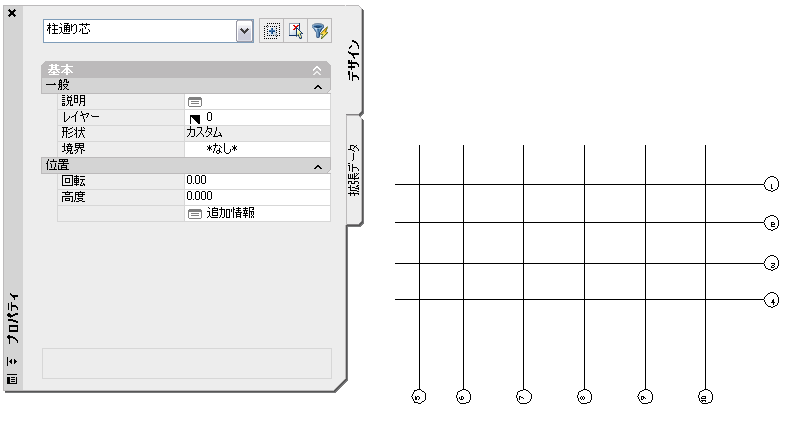

- AutoCAD Architecture を開きます。
[開く][描画]をクリックし、書き出された DWG ファイルを開きます。
必要であれば、グリッドを AutoCAD Architecture で編集できます。詳細については、AutoCAD Architecture ヘルプの「通芯」および「マルチビュー ブロック」を確認してください。
