カーテン システムにカーテン グリッドを追加する

注: この手順は、自動グリッド作成を使用せずにカーテン システムを作成済みであることを前提としています。自動グリッド作成を使用するには、「タイプドリブンのカーテン要素レイアウト」を参照してください。

1. [建築]タブ [構築]パネル [カーテン グリッド]をクリックします。
2. 3D ビューを開きます。
3. システムのエッジにカーソルを合わせると、仮のグリッド ラインが表示されます。そのグリッド ラインをクリックして配置します。

   ヒント: カーテン システムにカーテン グリッド ラインを配置すると、カーソルが境界線の交点およびその他すべての線分または参照面にスナップします。

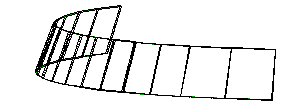

   Revit は、グリッドの各セクション(デザイン単位)に個別のカーテン ウォール パネルを配置します。
