既定では、シートの改訂表に、シートのビューの改訂雲マークに関連する改訂が一覧表示されます。次の手順を使用して改訂表に多数の改訂を一覧表示します。
この手順では、作成されたプロジェクトのビューとシートに改訂表が含まれて、改訂情報が入力され、ビューに改訂雲マークが追加され、雲マークにタグが付いていることが前提です。
改訂表に含める改訂を指定するには、次のようにします。
- シートを開きます。
- シートで図面枠の改訂表を拡大表示します。
- 作図領域をクリックし、プロパティ パレットにシートのプロパティを表示します。
- プロパティ パレットの[シートの改訂]で、[編集]をクリックします。

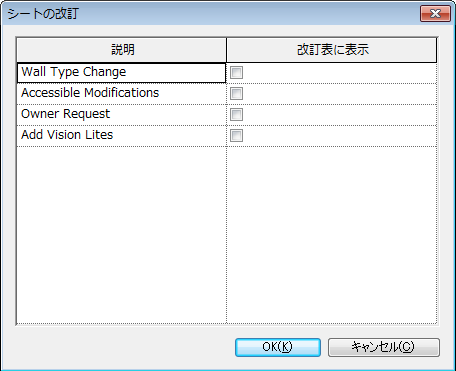

[シートの改訂]ダイアログに、[シートの発行/改訂]ダイアログで入力されたすべての改訂が一覧表示されます。シートでビューの雲マークに割り当てられた改訂は既に選択されていて、読み込み専用です。
- このシートの改訂表に含める各改訂で、[改訂表に表示]を選択します。
- [OK]をクリックします。
シートの改訂表が更新されて選択された改訂が含まれます。
