定義ファイル

DefinitionFile オブジェクトは共有パラメータファイルを表します。定義ファイルは一般的なテキストファイルです。定義ファイルは直接編集しないでください。編集する場合は UI または API を使用します。

定義ファイルの形式

共有パラメータ定義ファイルはテキストファイル(.txt)であり、GROUP と PARAM の 2 つのブロックで構成されます。

コード領域 22-1: パラメータ定義ファイルの例

# This is a Revit shared parameter file.
# Do not edit manually.
*GROUP  ID      NAME
GROUP   1       MyGroup
GROUP   2       AnotherGroup
*PARAM GUID     NAME    DATATYPE        DATACATEGORY    GROUP   VISIBLE
PARAM   4b217a6d-87d0-4e64-9bbc-42b69d37dda6    MyParam TEXT    1 1
PARAM   34b5cb95-a526-4406-806d-dae3e8c66fa9    Price   INTEGER 2 1
PARAM   05569bb2-9488-4be4-ae21-b065f93f7dd6    areaTags        FAMILYTYPE -2005020 1 1

GROUP ブロックにはグループエントリがあり、各パラメータ定義をグループに関連付けます。GROUP ブロックには次のフィールドが表示されます。
- ID - グループを一意に識別し、パラメータ定義をグループに関連付けます。
- Name - UI に表示されるグループ名です。

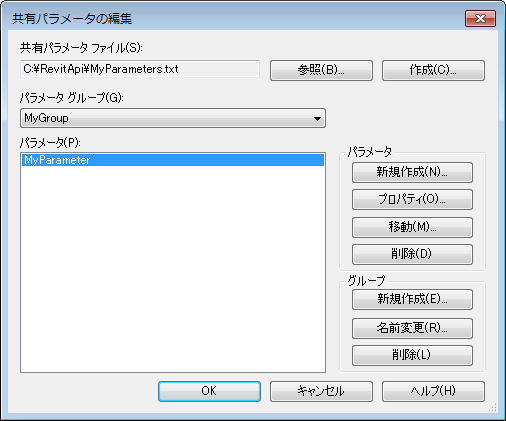

  図 130: 共有パラメータを編集(グループとパラメータ)
PARAM ブロックにはパラメータ定義が含まれます。PARAM ブロックには次のフィールドが表示されます。
- GUID - パラメータ定義を識別します。
- NAME - パラメータ定義名。
- DATATYPE - パラメータタイプ。このフィールドには共通のタイプ(TEXT、INTEGER など)や構造タイプ(FORCE、MOMENT など)、共通のファミリタイプ(エリアタグなど)を使用できます。共通のタイプと構造タイプパラメータはテキストファイルに直接指定されます(TEXT、FORCE など)。DATATYPE フィールドの値が FAMILYTYPE の場合、追加番号が付与されます。たとえば、FAMILYTYPE の後に -2005020 がある場合は、ファミリタイプ「エリアタグ」を表します。
  コード領域 22-2: 共有パラメータ FAMILYTYPE の例

  FAMILYTYPE -2005020
  図 131: 新しいパラメータ定義
- GROUP - 現在のパラメータ定義を含むグループを識別するために使用されるグループ ID です。
- VISIBLE - パラメータを表示するかどうかを指定します。このフィールド値は 0 か 1 です。
  0 = 非表示

  1 = 表示

定義ファイルの例にも表示されているように、次の 2 つのグループがあります。

MyGroup - ID 1 - MyParam のパラメータ定義が含まれます。これは、テキストタイプのパラメータです。
AnotherGroup - ID 2 - Price のパラメータ定義が含まれます。これは、整数タイプのパラメータです。
