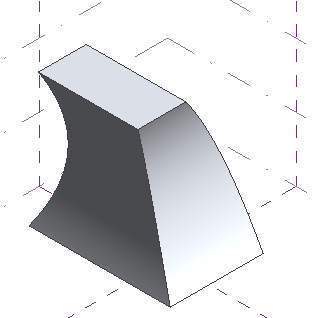

ロフトとは、別々の作業面にある 2 つのプロファイルをブレンドするフォームです。
注: ロフト付きのプロファイルを作成するとき、プロファイルは開いたものでも閉じたものでもかまいません。
ソリッド ロフトを作成するには
- 作業面に閉じたプロファイルを描画します。
- 参照面またはレベルをクリックして、別の作業面を選択します。
- 新しい閉じたプロファイルを描画します。
- 参照面またはレベルをクリックして、別の作業面を選択します。
- 3 番目の参照面に閉じたプロファイルを描画します。

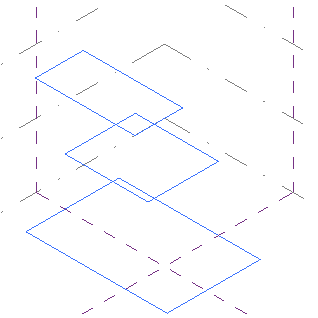

- 3 つのプロファイルをすべて選択します。
- [修正 | 線分]タブ
[フォーム]パネル
[フォームを作成]をクリックします。「[フォームを作成]ツールへのアクセス」を参照してください。
