柱、梁、ブレースの端点を識別する

[オブジェクト スタイル]ダイアログで、柱、梁、ブレースの開始および終端解析モデル セグメントに対して、別の色、線の太さ、線種パターンを指定できます。

1. [プロジェクト ブラウザ]で、解析平面図ビューを開きます。
2. [管理]タブ [設定]パネル [オブジェクト スタイル]をクリックします。
3. [オブジェクト スタイル]ダイアログの[解析モデル オブジェクト]タブをクリックします。
4. 目的の解析要素カテゴリを展開します。
5. 解析要素([解析用柱]に[上セグメント]および[基本セグメント]が表示されます)の[開始セグメント]および[終端セグメント]に対し、[線の色]、[線の太さ]、[線種パターン]を指定します。
6. [OK]を 2 回クリックし、色の指定を受け入れて適用します。
7. [管理]タブ [設定]パネル [構造設定]をクリックします。
8. [解析モデルの設定]タブをクリックします。
9. [解析モデルの表示]領域で、[直線解析要素の両端を区分]を選択します。

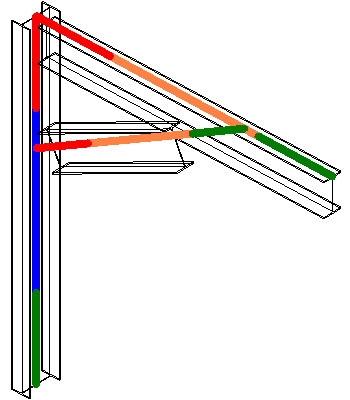

次の例では、[開始セグメント]と[上セグメント]は赤に指定されました。[終端セグメント]と[基本セグメント]は緑に指定されました。
